Betriebsanleitung IM 160 8 Schweissvorgang
33
Heizelement-Stumpfschweissen von PVDF
Schweisstabelle/Richtwerte nach DVS 2207/15
Heizelementtemperatur 240 °C 8 °C
1 2 3 4 5
Nennwanddicke Angleichen
Wulsthöhe am Heiz-
element am Ende
der
Angleichzeit
(Angleichen unter
0,10 N/mm²)
Anwärmen
Anwärmzeit = 10 x
Wanddicke +40 s
(Anwärmen
≈ 0,01 N/mm²)
Umstellen Fügen
Fügedruckaufbauze
it
Abkühlen
Abkühldruck unter
Fügedruck
(p = 0,10 N/mm²
± 0,01)
Abkühlzeit = 1,2 x
Wanddicke + 2 min
mm
mm
(Mindestwerte)
s s
(Maximalzeit) s
min
(Mindestwerte)
1.9 – 3.5 0.5 59 – 75 3 3 – 4 5.0 – 6
3.5 – 5.5 0.5 75 – 95 3 4 – 5 6.0 – 8.5
5.5 – 10.0 0.5 – 1.0 95 – 140 4 5 – 7 8.5 – 14
10.0 – 15.0 1.0 – 1.3 140 – 190 4 7 – 9 14.0 – 19

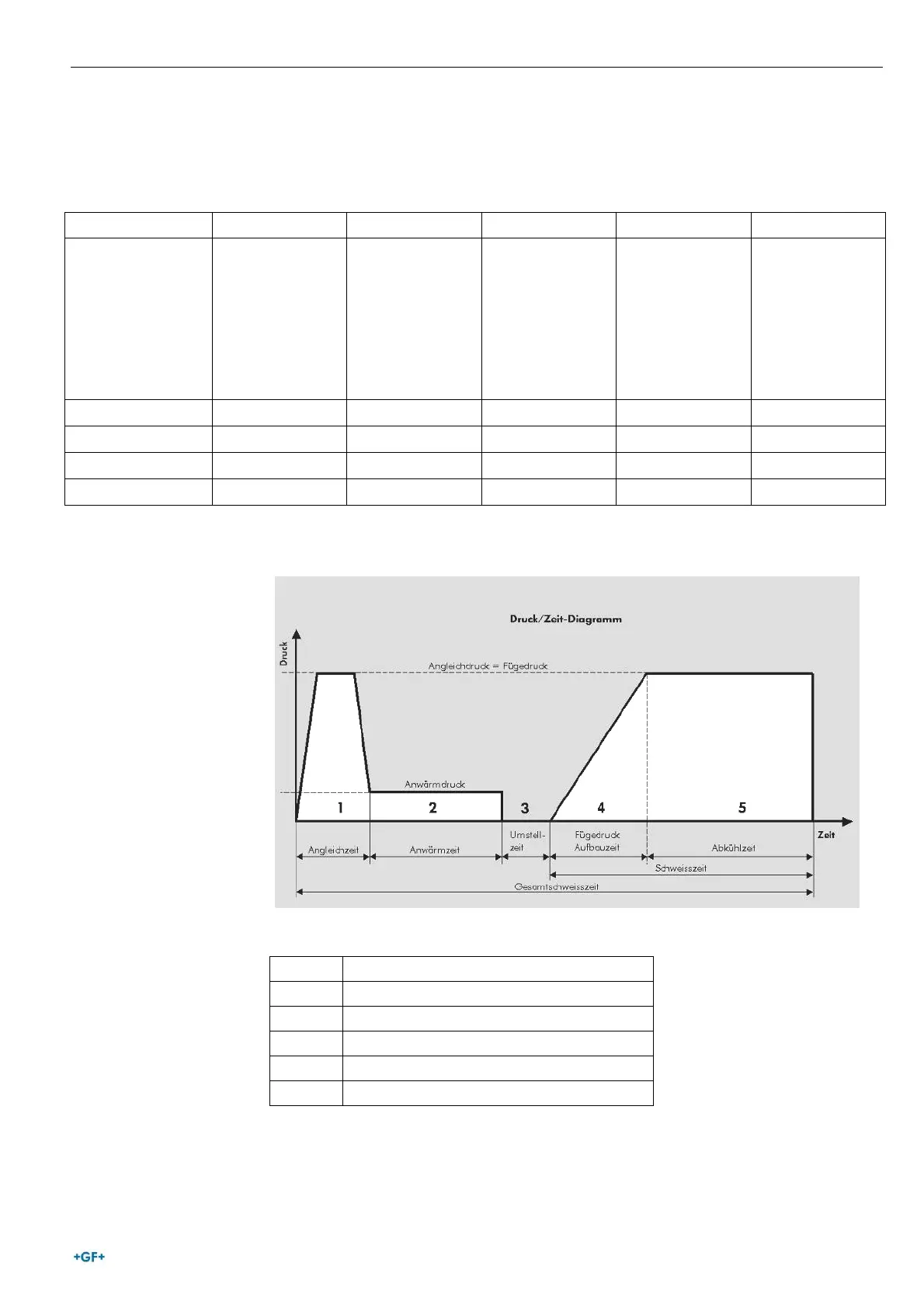

Verfahrensschritte beim Heizelement-stumpfschweissen
Ø Rohr - Aussendurchmesser
e Wanddicke
A Schweissfläche
F1 Angleichkraft
F2 Anwärmkraft
F5 Fügekraft
