MANOUVRE MANUELLE [21]
CONTRÔLES FINAUX
MAINTENANCE
En cas de défaillance ou de coupure de courant, pour effectuer la manoeuvre manuelle:
tourner le couvercle r, enforcer la clé e et la tourner dans le sens des aiguilles d’une montre (vers la droite)
sans la forcer. Comme elle est poussée par un ressort, la clé e sort de quelques millimètres.
Agir sur la poignée q et la tourner complètement de 180° vers la gauche. A ce moment-là, il est possible d’ouvrir
et de fermer manuellement la grille.
Pour rétabilir le fonctionnement automatique, remettre la poignée q à l’ètat initial, pousser la clé e, la tourner
dans le sens inverse des aiguilles d’une montre (vers la gauche) et donc la sortie.
NOTA: Si la clé e n’est pas poussée à fond, elle ne tourne pas et donc il est impossible de la sortir de son logement.
La poignée q peut être bloquée à l’aide de la clé e (voir ci-dessus) même lors d’une monoeuvre manuelle.
Fermer le capot du motoréducteur.
Alimenter l'installation et exécuter un cycle complet d'ouverture et de fermeture en contrôlant :
le Mouvement régulier de la porte;
le bon fonctionnement des dispositifs de sécurité;
la bonne tenue de la plaque de fondation;
que l'ensemble de la grille soit conforme aux normes en vigueur EN 12453, EN 12445;
Pour de plus amples détails et informations concernant les normes de référence, vous pouvez consulter le site
Internet: www.gibidi.com
Il faut effectuer les contrôles périodiques de la structure de la grille et en particulier:
contrôler le fonctionnement parfait des rails;
contrôler que la crémaillère, avec le poids de la grille, ne descend pas, car cela pourrait surcharger l'arbre du
motoréducteur. Dans ce cas, il faut lever la crémaillère et serrer de nouveau les vis à un endroit plus bas de la
fente ou baisser le motoréducteur à l'aides des écrous de réglage [9b];
contrôler, tous les 6 mois, le bon fonctionnement des dispositifs de sécurité;
débloquer l'opérateur et contrôler l'absence de points de frottement sur toute la course;
contrôler le bon fonctionnement du dispositif de déblocage (voir le paragraphe correspondant);
contrôler qu'il n'y a pas de saleté ou de déchets sur le pignon;
Gi.Bi.Di. Srl. Se réserve le droit de modifier les caractéristiques techniques, sans aucun préavis, en fonction de
l'évolution du produit..
Cisaillement
Ecrasement
Impact
Entraînement
Coupe
Accrochage
ADAPTATION A LA REGLEMENTATION DE L'INSTALLATION
Quand une porte / portail existent est automatisée devient une machine, l'installateur devient un constructeur, est
responsable de la sécurité de l'installation automatisée et doit respecter les dispositions prévues par la Directive
2006/42/CE et par la réglementation de produit EN13241-1.

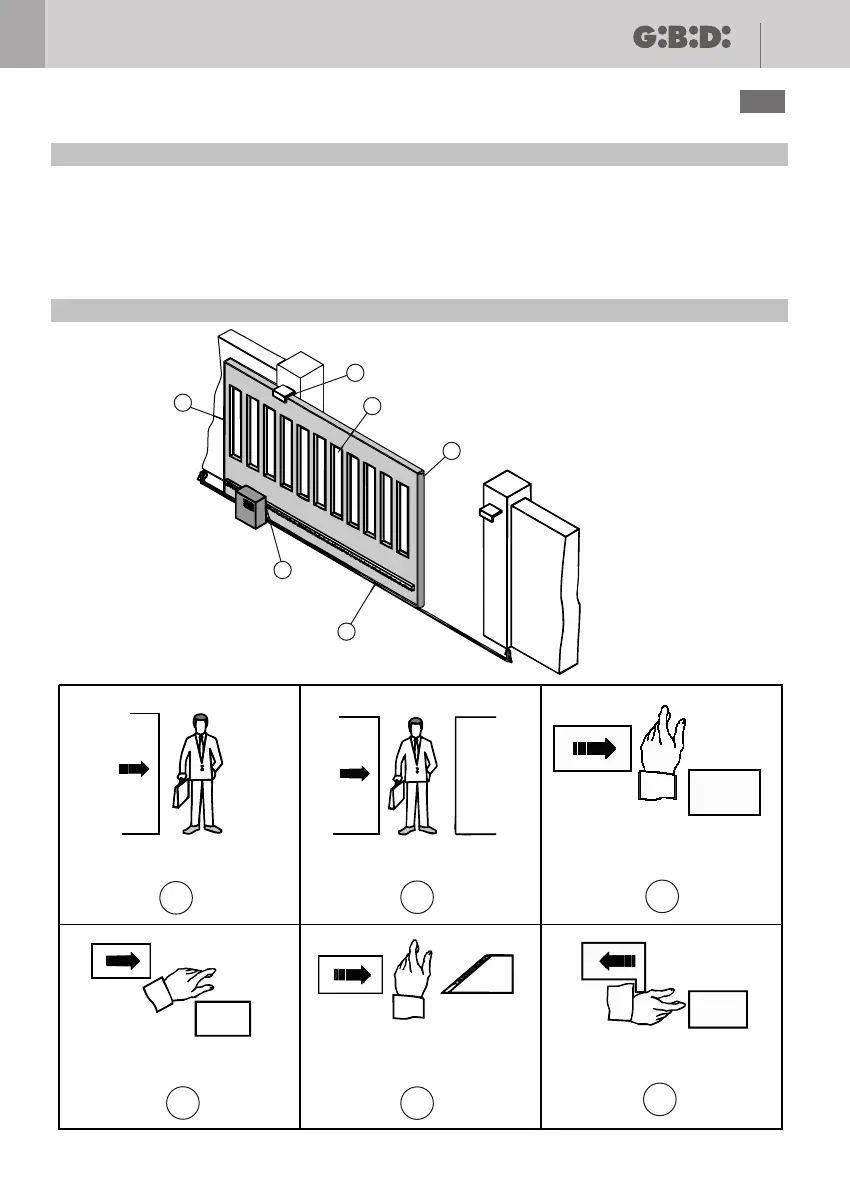

ZONES DE RISQUE DU PORTAIL COULISSANT
B
D
A
C
E
F
A B
C
F
E
D
