Gebrauchsanweisung und Sicherheitsmaßnahmen für das Ladegerät 2100LP
/ 2100HP
Sicherheit
Das Gerät darf nur von geschultem Personal bedient werden. Die
Eingangs-
und Ausgangsspannungen, die bei diesem Gerät
verwendet werden, können lebensgefährlich hoch
sein und es wird
dringend empfohlen, isolierte und ummantelte
Ladekabelanschlüsse zu installieren.
Lesen Sie diese Anleitung bitte vollständig durch und geben Sie
die darin enthaltenen Anweisungen an alle betroffenen Mitarbeiter
weiter. Bewahren Sie die Anleitung an einem sicheren und gut
zugänglichen Ort auf.
Es wird empfohlen, die mit der Batterie mitgelieferten
Sicherheitshinweise im Umgang mit Batterien, vor der ersten
Ladung gründlich durchzulesen.
Gegen Ende des Ladevorgangs geben Bleiakkumulatoren
Wasserstoffgas ab, das bei ausreichender Konzentration explosiv
reagieren kann. Es müssen geeignete Maßnahmen ergriffen
werden, um eine angemessene Belüftung zu gewährleisten (DIN
EN 50272-3 ist zu beachten).
Die falsche Anwendung des Ladegeräts oder
eine Änderung der
Voreinstellungen kann zu einer Beschädigung der Batterie führen.
Das Gerät wurde im Werk korrekt eingestellt und muss durch den
Benutzer nicht nachgestellt werden.
Dieses Produkt wurde im Einklang mit europäischen Sicherheits-
und EMV-Richtlinien entwickelt, hergestellt und entsprechend
zertifiziert. Durch Tests wurde sichergestellt, dass die Kombination
aus Batterie und Ladegerät in jeder Produktvariante in Leicht-
und
Schwerindustrieanwendungen eingesetzt werden kann. Die
folgenden Anmerkungen dienen der Anleitung der Personen, die
das Produkt installieren und benutzen.
Das Ladegerät muss von einem entfernten Punkt aus von der
Spannungsversorgung getrennt werden, bevor die Gehäuseteile
abgenommen werden können. Es wird dringend empfohlen, am
Trennschalter für die Spannungsversorgung einen Sicherheits-
Warnhinweis anzubringen, um vor dem versehentlichen
Wiederanschluss der Netzspannung zu warnen. Darüber hinaus
wird empfohlen, den Trennschalter in der ausgeschalteten Position
zu verriegeln.
Installation
Die Installation darf nur von hierfür qualifizierten Personen und
unter Beachtung der örtlichen und national gültigen Vorschriften
für den elektrischen Anschluss durchgeführt werden.
Das Gerät sollte mit einer Hebevorrichtung, welche unter der
Grundplatte angebracht wird, positioniert werden.
Batteriekabel dürfen ohne vorherige Rücksprache mit dem
Wartungspersonal nicht verändert werden.
Das Ladegerät ist an einem kühlen, trockenen und gut belüfteten
Ort, entfernt von korrosiven Dämpfen und feuchter Atmosphäre
aufzustellen.
Oberhalb des Ladegeräts ist ein Abstand von 200mm zu
benachbarten Einrichtungen einzuhalten. Dabei ist sicherzustellen,
dass die Lüftungsschlitze auf der Rück-
und Vorderseite nicht
blockiert werden.
Das Ladegerät
ist nur für die Benutzung in Innenräumen geeignet.
Vor der Installation ist zu prüfen:
Das Ladegerät darf keine Transportschäden aufweisen.
Aufgrund der angegebenen Kenndaten
ist die Zuordnung zu
dem
vorhandenen Versorgungsanschluss und die zu ladende
Batterie zu prüfen.
Die Anschlusspolung muss korrekt sein
und der Polung der
Batterie entsprechen.
Netzanschluss
Netzseitig ist ein handbetätigter und verriegelbarer Schutzschalter
zu installieren, mit dessen Hilfe das Ladegerät bei wartungs-
oder
Reparaturarbeiten von Stromversorgungsnetz getrennt werden
kann. Das Ladegerät erzeugt keine hohen Einschaltströme, so
dass ein Schutzschalter Typ B oder C ausreicht. Die Auslegung
des Schutzschalters sollte auf den maximal zulässigen
Eingangsstrom basieren, der auf dem Typschild angegeben ist.
Beim Betrieb des Ladegeräts über einen Stromgenerator ist
besondere Vorsicht geboten. Der Generator muss in der Lage sein
die vierfache Leistung der auf dem Typschild angegeben
Eingangsleistung abzugeben, um das Ladegerät nicht eventuell zu
schädigen. Der Generator muss unempfindlich gegenüber
Lastsprüngen sein, um Unter-
und Überspannungen zu vermeiden.
Die typische Bandbreite der Netzfrequenz sollte nicht um mehr als
7Hz über-
bzw. unterschritten werden. Der Generator sollte einen
guten Wirkungsgrad und eine gute Phasenlage haben.

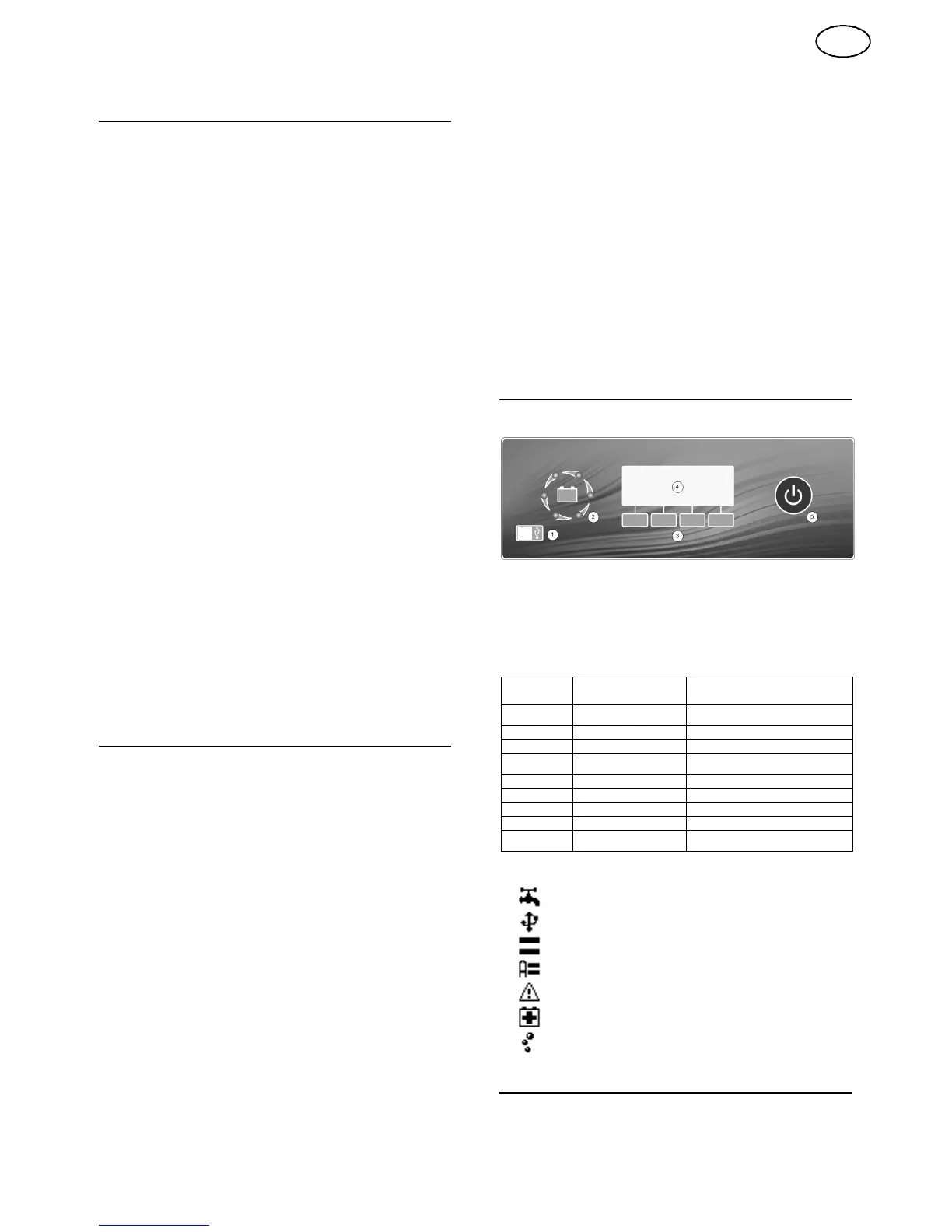

Anzeige und Bedienung
Übersicht
1.
Datenschnittstelle
2.
Gut sichtbare –
Ladestatus Anzeige
3.
Funktionstasten (Die Funktion der Tasten wird in dem darüber liegenden LCD-
Display angezeigt)
4.
LCD Display
5.
Pause-Taste
Ladestatus Anzeige
ANZEIGE
LADESTATUS
ANZEIGE
LADESTATUS
1
Rot drehend
Hauptladung /
Entsulfatisierungsladung
2
Gelb drehend
Zweite Ladestufe / Wassernachfüllung
3
Alle grün
Ladung beendet
4
Grün mit rot drehend
Erhaltungsladung / Auffrischladung /
Ausgleichsladung / Abkühlung
5
Alle rot blinkend
Kritischer Fehler
6
Alle aus
Standby / Pause
/ Gesperrt
7
Linksseitig Anzeige rot
Energiesparmodus
8
Alle grün blinkend
Alarmsignal
Wassernachfüllen
9
Grün blinkend mit rot
drehend
Alarmsignal
Wassernachfüllen
&
Ladeerhaltung
LCD Symbole
Wassernachfüll-System (Anzeige wenn aktiviert, blinkend wenn aktiv)
Datenschnittstelle (Anzeige wenn aktiv)
Ausgleichsladung (Anzeige wenn aktiviert, blinkend wenn aktiv)
Auto Ausgleichsladung (Anzeige wenn aktiviert, blinkend wenn aktiv)
Warnung (Anzeige wenn Warnung aktiv)
Entsulfatisierungsladung (Anzeige wenn aktiviert, blinkend wenn aktiv)
*EUW System eingeschaltet (Anzeige wenn aktiviert, blinkend wenn aktiv)
Betrieb
Vor Anschluss der Batterie ist sicherzustellen, dass die
Batteriespannung mit der im LCD-Display angezeigten
Spannung übereinstimmt. Das Ladegerät sollte permanent mit
dem Netz verbunden sein.
