Istruzioni operative e di sicurezza per caricabatterie 2100LP & 2100HP
Sicurezza
Solo un tecnico specializzato deve maneggiare questi tipi di
attrezzature. Le tensioni di entrata e di uscita potrebbero essere
sufficientemente elevate da mettere in pericolo la vita, quindi le
connessioni devono essere correttamente inguainate e isolate.
Si prega di leggere attentamente questo manuale, di diffondere le
istruzioni a tutte le parti coinvolte e di conservarlo in un posto sicuro. Si
consiglia inoltre di leggere in modo esaustivo le indicazioni di sicurezza
fornite insieme alla batteria prima di caricarla.
Verso la fine della fase di carica, le batterie ad acido libero rilasciano
emissioni di idrogeno, che ad una certa concentrazione esplosivo, è
quindi evitare fiamme e scintille . E’ necessario adottare appropriate
misure per garantire un’adeguata ventilazione.
Un utilizzo scorretto e non adeguato del caricabatterie o
un’impostazione scorretta delle funzioni pu danneggiare la batteria. ò
L’apparecchio gi preimpostato dal produttore e non richiesto è à è
nessun tipo di adattamento da parte dell’utilizzatore.
Questo prodotto stato progettato e sviluppato in conformit alla è à
direttiva europea per la sicurezza e alla direttiva EMC. I test
garantiscono che la combinazione della batteria e del caricabatterie è
adatta all’utilizzo, nella variante della gamma prodotto corretta, per le
applicazioni industriali leggere e gravose. Le seguenti istruzioni
mostrano come installare ed utilizzare il prodotto.
Il caricabatterie deve essere isolato sia dalla batteria sia dalla rete di
corrente elettrica prima della rimozione dei pannelli. fortemente È
raccomandato posizionare un segnale di sicurezza sulle prese di rete
affinch la connessione e la disconnessione dell’apparecchio venganoè
effettuate con lo switch sullo stato Off.
Installazione
L’installazione deve essere effettuata solo da personale specializzato e
competente, in conformit alle leggi localià e nazionali vigenti in materia.
L’unit inforcabile alla base e pu essere posizionata utilizzando à è ò
un’attrezzatura idonea.
I poli della batteria non devono essere modificati senza aver prima
consultato il personale specializzato.
Il caricabatterie deve essere posto in un ambiente fresco, secco e ben
ventilato, lontano da fumi corrosivi e atmosfere umide.
Il caricabatterie deve avere uno spazio libero di almeno 200mm nella
parte superiore, in modo da assicurare un’adeguata ventilazione
all’ingresso e in corrispondenza delle ventole.
Il caricabatterie idoneo solo per l’è utilizzo in luoghi chiusi.
Prima dell'installazione, controllare che:
Il caricabatterie non sia danneggiato.
Il dimensionamento sia adatto alla corrente di ingresso e alla
batteria da ricaricare.
La polarit dei connettori sia adatta e adeguata alla pà olarit à
dei connettori della batteria.
Alimentazione
Durante l’installazione bisognerebbe utilizzare un isolatore manuale,
per poter disconnettere il caricabatterie dall’alimentazione per le
operazioni di manutenzione o di riparazione. Il caricabatterie non ha
degli elevati assorbimenti di corrente, quindi possibile utilizzare gli è
interruttori di tipologia B o C.
Il dimensionamento degli interruttori deve basarsi sulla corrente di
ingresso massima del caricabatterie, cos come indicato sulla targhetta ì
del caricatore.
Bisogna porre molta attenzione quando si connette un caricabatterie ad
un generatore di corrente. Il generatore deve avere una potenza 4 volte
superiore rispetto alla corrente di ingresso richiesta dal caricabatterie,
per non rischiare un danneggiamento dello stesso. Il generatore deve
essere protetto per evitare sottoscillazioni o sovraoscillazioni con il
carico tipo. Solitamente l’ampiezza di banda di controllo del generatore
dovrebbe essere inferiore a 7Hz per una buona resa e un buon margine
di fase.

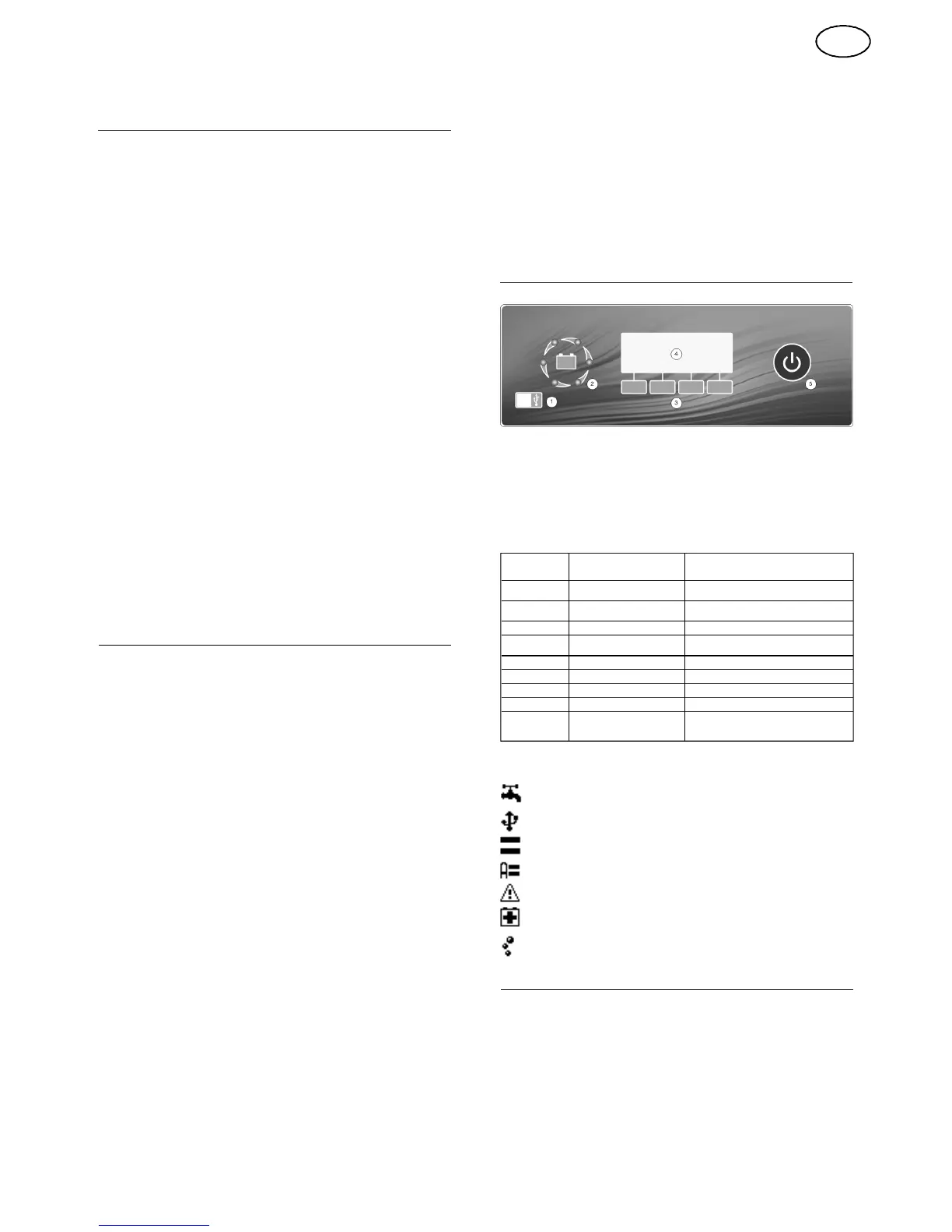

Display e Controllo
1.
Porta di comunicazione
2.
Elevata visibilità
-
Indicatore dello stato di carica
3.
Tasti (La funzione del pulsante viene mostrata sul display LCD)
4.
Display LCD
5.
Tasto di pausa
Indicatore dello stato di carica
INDICAZIONE
INDICAZIONE STATO
DI CARICA
MODALITA’
1
Ripetizione di luce rossa
(ciclico)
Fase principale / Stato di ripristino batteria
2
Ripetizione di luce gialla
(ciclico)
Seconda fase / Rabbocco
3
Verde
Carica completa
4
Verde con ripetizione di luce
rossa (ciclico)
Autobilanciamento/Rinfresco/Equalizzazione
/Raffreddamento
5
Luce rossa a intermittenza
Guasto critico
6
Tutto spento
Standby / Pausa / Inibizione
7
Indicatore di sx rosso
Risparmio energetico
8
Luce verde a intermittenza
Allerta rabbocco
9
Luce verde a intermittenza con
ripetizione di luce rossa
(ciclico)
Allerta rabbocco e impulso di
autobilanciamento
Simboli LCD
Sistema di rabbocco (mostrato quando abilitato, segnale intermittente
durante l’operazione)
Porta di comunicazione (mostrato quando attivo)
Equalizzazione (mostrato quando abilitato, segnale intermittente
durante l’operazione)
Equalizzazione automatica (mostrato quando abilitato, segnale intermittente
durante l’operazione)
Attenzione (mostrato quando si segnala un’avvertenza)
Modalit di ripristino batteria (mostrato quando abilitato, segnale intermittente
durante l’operazione)
à
*Sistema di ricircolo dell’aria abilitato (mostrato quando abilitato, segnale
intermittente durante l’operazione)
Utilizzo
Prima di collegare la batteria, assicurarsi che il voltaggio della
batteria corrisponda al voltaggio indicato sul display LCD.
Il caricabatterie deve essere costantemente collegato
all’alimentazione di rete.
Standby
Quando c’ alimentazione senza che la batteria si a connessa, il è
caricabatterie entra in stand-by. In questa modalit l’indicatore sul à
caricabatterie mostrer il segnale di indicazione 6 e sul display apparir à à
questa immagine:
