Instrucciones de funcionamiento y precauciones de seguridad
para el cargador 2100LP / 2100HP
Seguridad
Sólo personas debidamente cualificadas pueden manipular este
equipo. Los voltajes de entrada y salida de este equipo pueden
ser lo suficientemente altos como para poner en peligro la vida,
por lo que los cables de entrada y de batería deben estar
debidamente instalados y aislados.
Por favor lea este manual completamente y haga que siga las
instrucciones todo el personal al que le concierna. Mantenga el
manual en un lugar adecuado y seguro.
Se recomienda lea completamente toda la información sobre
precauciones de seguridad suministrada con la batería antes de
proceder a su carga.
Hacia el final de la carga, las baterías de plomo ácido
desprenden gas hidrógeno que, en determinadas
concentraciones, puede ser explosivo por lo que debe evitarse
cualquier tipo de llamas y chispas. Asimismo, deberán tomarse las
medidas necesarias para asegurar una ventilación adecuada.
La utilización incorrecta del cargador o un mal ajuste de sus
controles pueden dañar la batería. El equipo sale regulado de
fábrica por lo que no requiere ningún ajuste posterior.
Este producto ha sido diseñado, fabricado y certificado
cumpliendo las Directivas Europeas sobre Seguridad y Emisiones
Electromagnéticas. Las pruebas realizadas aseguran que la
combinación batería y cargador forman un sistema para su
utilización en ambientes industriales ligeros y pesados para cada
variante de producto.
El cargador tiene que aislarse de la tensión de red y de la batería
antes de extraer cualquiera de los paneles. Se recomienda
encarecidamente que se coloque una sal de aviso de peligro en
el punto de interrupción de suministro eléctrico para evitar que
alguien pudiera restablecerlo inadvertidamente mientras se está
manipulando el equipo, así como que esté cerrado en la posición
“off”-
Instalación
La instalación solo puede ser llevada a cabo por personal
adecuado, debidamente cualificado y de acuerdo a la normativa
local y nacional.
El cargador tiene que colocarse utilizando equipos de elevación
por su base.
Los cables de la batería no deben ser alterados sin haber
consultado previamente al servicio técnico.
El cargador debe ser ubicado en un lugar frío, seco, bien ventilado
y alejado de gases corrosivos y atmósferas húmedas.
Por la parte superior del cargador debe dejarse un espacio libre de
200mm como mínimo, asegurándose de que nada obstruya las
ranuras de ventilación de la parte posterior y los orificios de la
parte frontal.
El cargador es para uso únicamente en interiores.
Antes de la instalación compruebe que:
El cargador no ha sufrido ningún daño durante el transporte.
El voltaje del cargador es adecuado al de la batería de
plomo-ácido que se ha de cargar.
La polaridad del conector es correcta y combina con la
polaridad del conector de la batería.
Entrada de Corriente
En la instalación deberá proveerse un sistema para aislar
manualmente el cargador de la red, que se utilizará para poder
realizar trabajos de mantenimiento o de reparación. El cargador no
produce un pico de corriente alto, por lo que pueden utilizarse
magnetotérmicos del tipo B o C.
El rango de protección de los magnetotérmicos debe calcularse
para la máxima corriente, tal como se indica en la placa del
equipo.
Se ha de poner especial atención al conectar este cargador a un
generador. El generador tiene que tener capacidad de como
mínimo cuatro veces la entrada de corriente requerida del
cargador, en caso contrario se podria dañar el cargador.
El generador debe tener inmunidad de escalón de carga para
evitar baja o sobre tensión con cargas típicas. Típicamente el
control del ancho de banda del generador debería ser menor que
7Hz con buenos márgenes de aumento y fase.

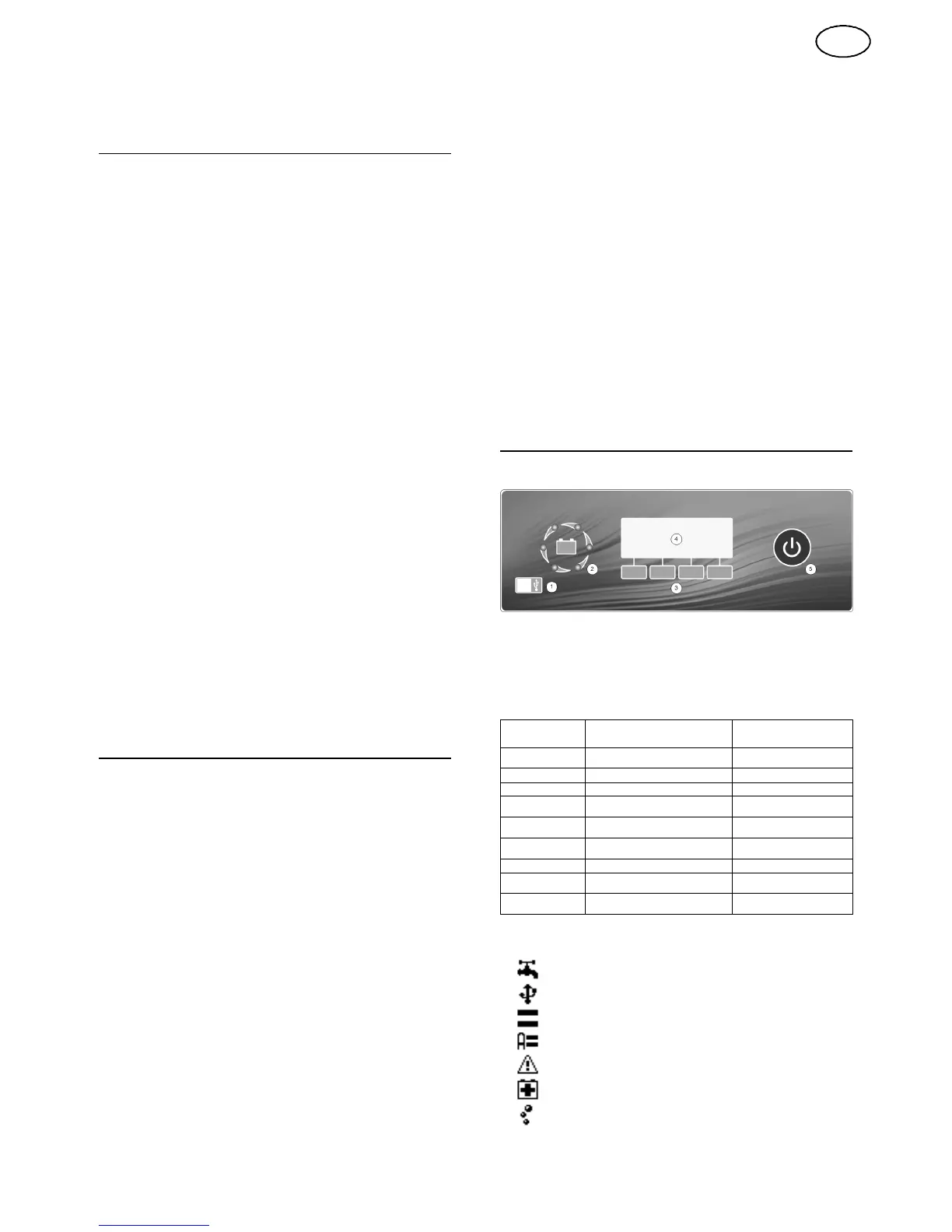

Pantalla y
Control
Vista General
1. Puerto Comunicaciones
2. Indicador Estado de Carga –
Alta visibilidad
3. Tecla programable
(la función del botón se mostrará en la pantalla LCD)
4. Pantalla LCD
5. Tecla
Pausa
Indicador Estado de Carga
INDICACION
INDICACIÓN ESTADO
CARGA
MODO
1
Leds en rojo girando
Carga principal / Modo de
recuperación de batería
2
Leds en amarillo girando Carga de gaseo / Relleno
3
Todos los leds en verde Carga completa
4
Alternativamente leds en verde y
rojo girando
Pulsos de refresco / Modo
igualación / Enfriamiento
5
Todos los leds en rojo
parpadeando
Fallo crítico
6
Todos los leds apagados
Modo en espera (Standby)
/ Pausa / Inhibicion
7
Indicador de la izquierda en rojo Modo seguro
8
Todos los leds en verde
parpadeando
Alerta relleno
9
Parpadeando en verde
alternativamente en rojo
Alerta relleno & pulsos de
auto-balance
Símbolos LCD
Sistema de relleno
(se muestra cuando la opción está habilitada, parpadea
durante la operación).
Puerto de comunicaciones
(se muestra cuando está activo).
Igualación
(se muestra si la opción está activada, parpadea durante la
operación).
Auto Igualación (se muestra si la opción está activada, parpadea durante la
operación).
Aviso
(aparece cuando el aviso está activo).
Modo de recuperación
de batería
(se muestra cuando la opción está
habilitada, parpadea durante la operación).
*Sistema de aire
(se muestra cuando la opción está habilitada, parpadea
durante la operación).
22
