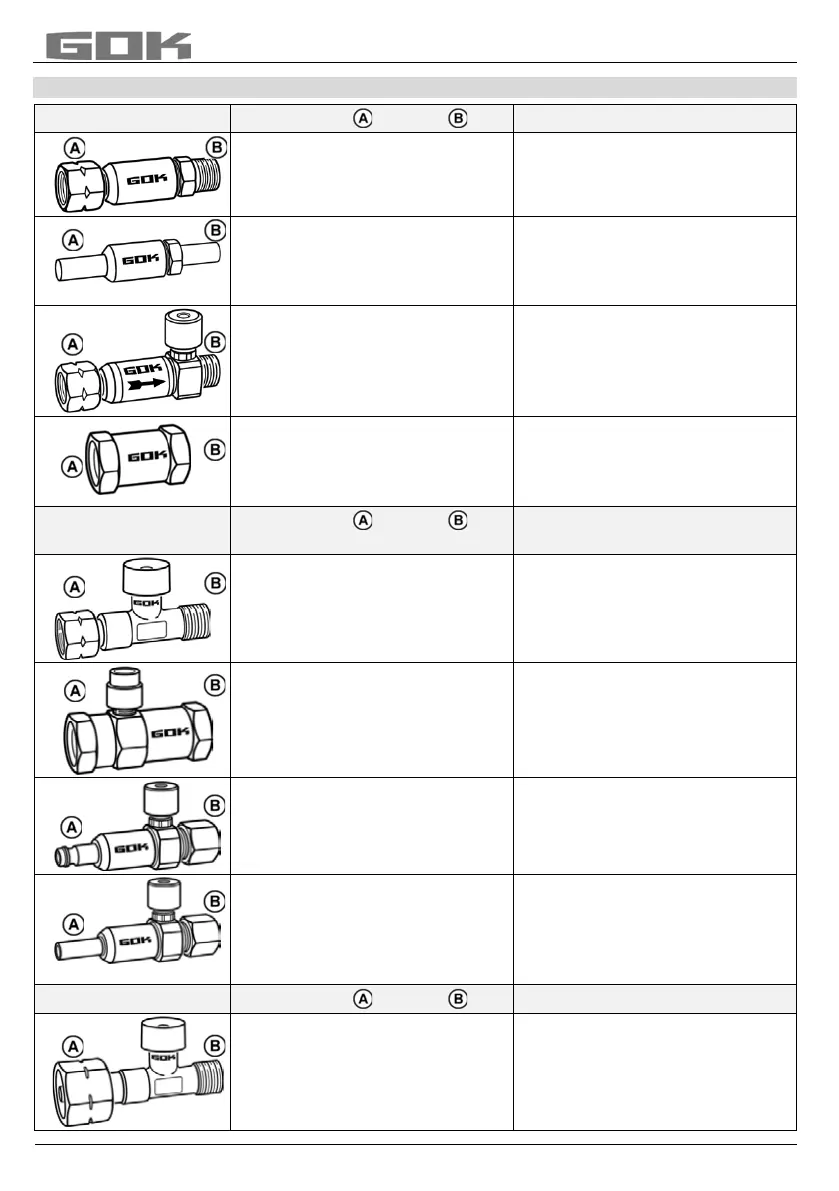

GOK SBS - Raccords

Dispositif de déclenchement SBS
5 / 11
RACCORDS
SBS basse pression
Entrée x sortie
Consigne de montage
G 1/4 g écrou x G 1/4 g M
O
uverture de clé SW 17 (six
pans) Couple de serrage 10 Nm
RST 8 x RST 8
Tube lisse RST x tube lisse RST
avec écrou-raccord du type M
et olive du type D selon la
DIN EN ISO 8434-1
G 1/4 g écrou x G 1/4 g M
O
uverture de clé SW 17 (six
pans) Couple de serrage 10 Nm
G 1/2 F x G 1/2 F
Pour le logement d'un raccord de
compression mâle à visser avec
joint torique,
filetage femelle IG cylindrique
SBS moyenne
pression
Entrée x sortie
Consigne de montage
G 3/8 g écrou x G 3/8 g M
Ouverture de clé SW 19 (six
pans) Couple de serrage 15 Nm
IG 3/8 F x IG 3/8 F
ou
G 1/2 F x G 1/2 F
Pour le logement d'un raccord de
compression mâle à visser avec
joint torique,
filetage femelle IG cylindrique
STN x RVS 8
Raccord enfichable STN x
raccord de tube à visser RVS
pour la connexion au coupleur
rapide SKU
RST 8 x RVS 8
Tube lisse RST x raccord visseé
de tube RVS selon la
DIN EN ISO 8434-1
SBS haute pression
Entrée x sortie
Consigne de montage
Komb.A x G 3/8 g M
Raccord combiné (Komb.A) avec
joint d'étanchéité en polyamide et
écrou-raccord
W 21,8 x 1/14 g écrou
