GOK SBS - Collegamento

Protezione contro la rottura del tubo SBS
5 / 11

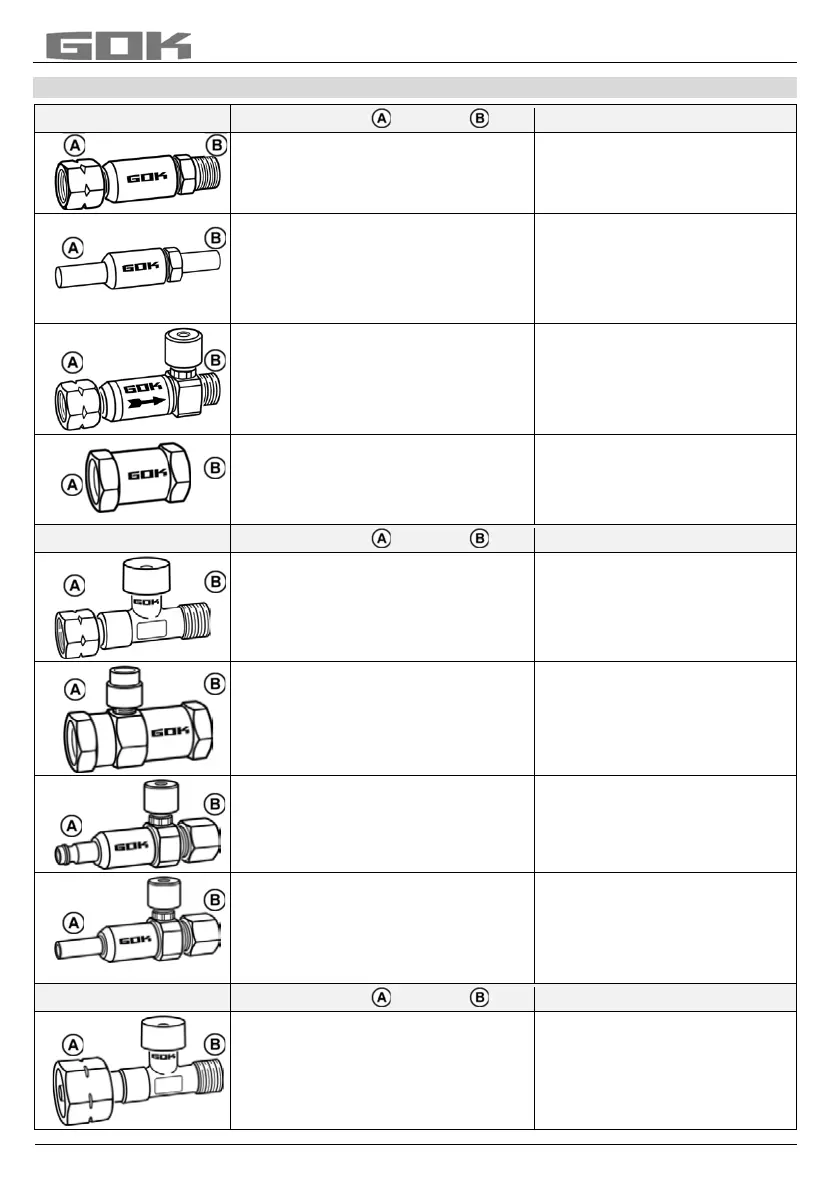

COLLEGAMENTO
SBS bassa pressione
Ingresso x uscita
Avvertenze per il montaggio
G 1/4" LH x G 1/4 LH con cono
interno
Apertura SW 17
(esagonale) Coppia di
serraggio 10 Nm
RST 8 x RST 8
Raccordo tubo RST x
Raccordo tubo RST con dado
di tipo M e raccordo ad anello
di tipo D conforme
a EN ISO 8434-1
G 1/4" LH x G 1/4 LH con cono
interno
Apertura SW 17
(esagonale) Coppia di
serraggio 10 Nm
IG G 1/2 x IG G 1/2
Per accogliere un raccordo
maschio a vite con guarnizione
circolare, filettatura interna
IG circolare
SBS media pressione
Ingresso x uscita
Avvertenze per il montaggio
G 3/8" LH x G 3/8 LH con cono
interno
Apertura SW 19 (esagonale)
Coppia di serraggio 15 Nm
IG G 3/8 x IG G 3/8
oppure
IG G 1/2 x IG G 1/2
Per accogliere un raccordo
maschio a vite con guarnizione
circolare, filettatura interna
IG circolare
STN x RVS 8
Raccordo a innesto STN x
raccordo a vite del tubo RVS
per allacciamento al raccordo a
innesto rapido SKU
RST 8 x RVS 8
Raccordo tubo RST x raccordo
a vite del tubo RVS conforme
a DIN EN ISO 8434-1
SBS alta pressione
Ingresso x uscita
Avvertenze per il montaggio
Komb. A x G 3/8 LH con cono
interno
Attacco combinato (Komb. A)
con guarnizione e dado in
poliammide
W 21,8 x 1/14" LH
