GOK SBS - Anslutningar

Slangbrottsventil SBS
5 / 10

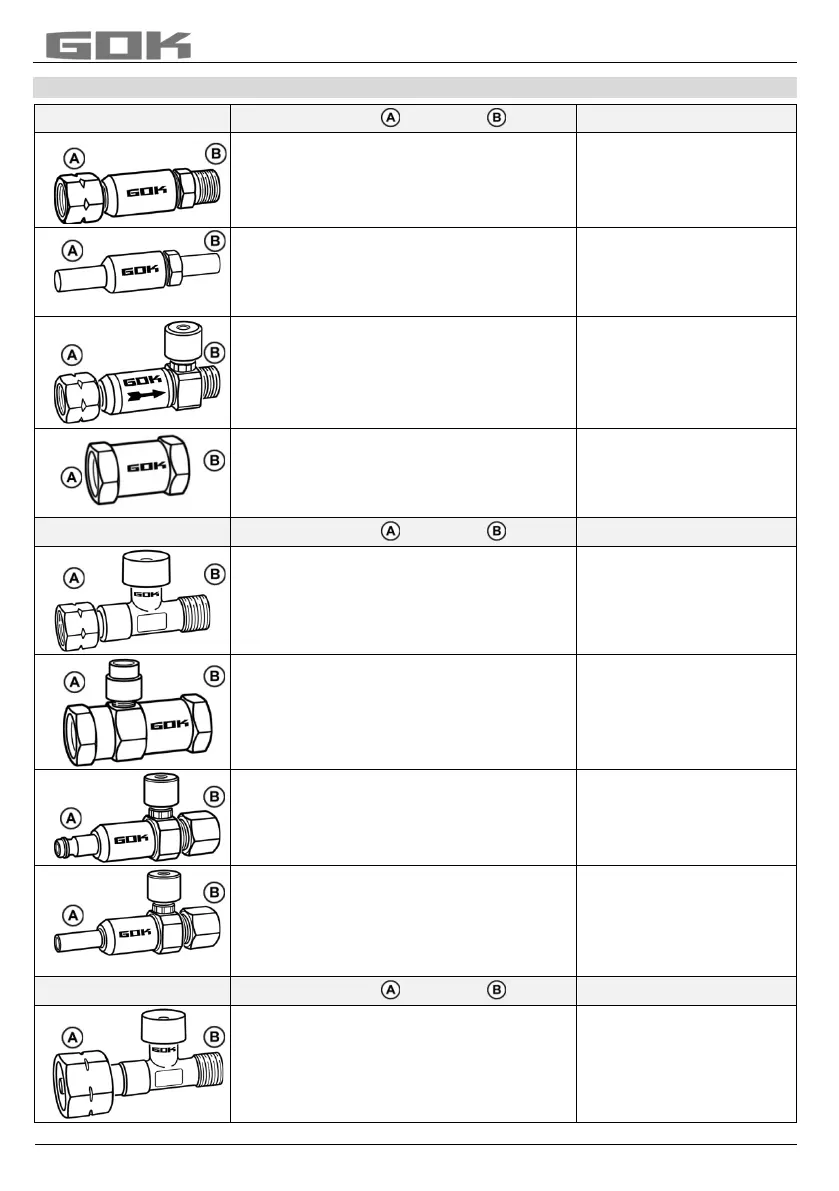

ANSLUTNINGAR
SBS lågtryck
Ingång x utgång
Monteringsanvisning
G 1/4 LH-ÜM x G 1/4 LH-KN
Nyckelvidd 17 (sex
kant)
Åtdragningsmoment
10 Nm
RST 8 x RST 8
Rörstos RST x rörstos
RST med överfallsmutter
typ M och skärring typ D
enligt DIN EN ISO 8434-1
G 1/4 LH-ÜM x G 1/4 LH-KN
Nyckelvidd 17
(sexkant)
Åtdragningsmoment
10 Nm
IG G 1/2 x IG G 1/2
För infästning av ett
inskruvningsskruvförband
med o-ring, invändig
gänga hona cylindrisk
SBS medeltryck
Ingång x utgång
Monteringsanvisning
G3/8LH-ÜM x G3/8LH-KN
Nyckelvidd 19 (sexkant)
Åtdragningsmoment
15 Nm
IG G3/8 x IG G3/8
eller
IG G G1/2 x IG G1/2
För infästning av ett
inskruvningsskruvförband
med o-ring, invändig
gänga hona cylindrisk
STN x RVS 8
Plugg STN x
rörskruvkoppling RVS
för anslutning till
koppling SKU
RST 8 x RVS 8
Rörstos RST x
rörskruvkoppling RVS
enligt DIN EN ISO 8434-1
SBS högtryck
Ingång x utgång
Monteringsanvisning
Komb.A x G 3/8 LH-KN
Kombinationsanslutning
(Komb.A) med
polyamidtätning och
överfallsmutter
W 21,8 x 1/14-LH ÜM
