GOK SBS - Aansluiting

Slangbreukbeveiliging SBS
5 / 10

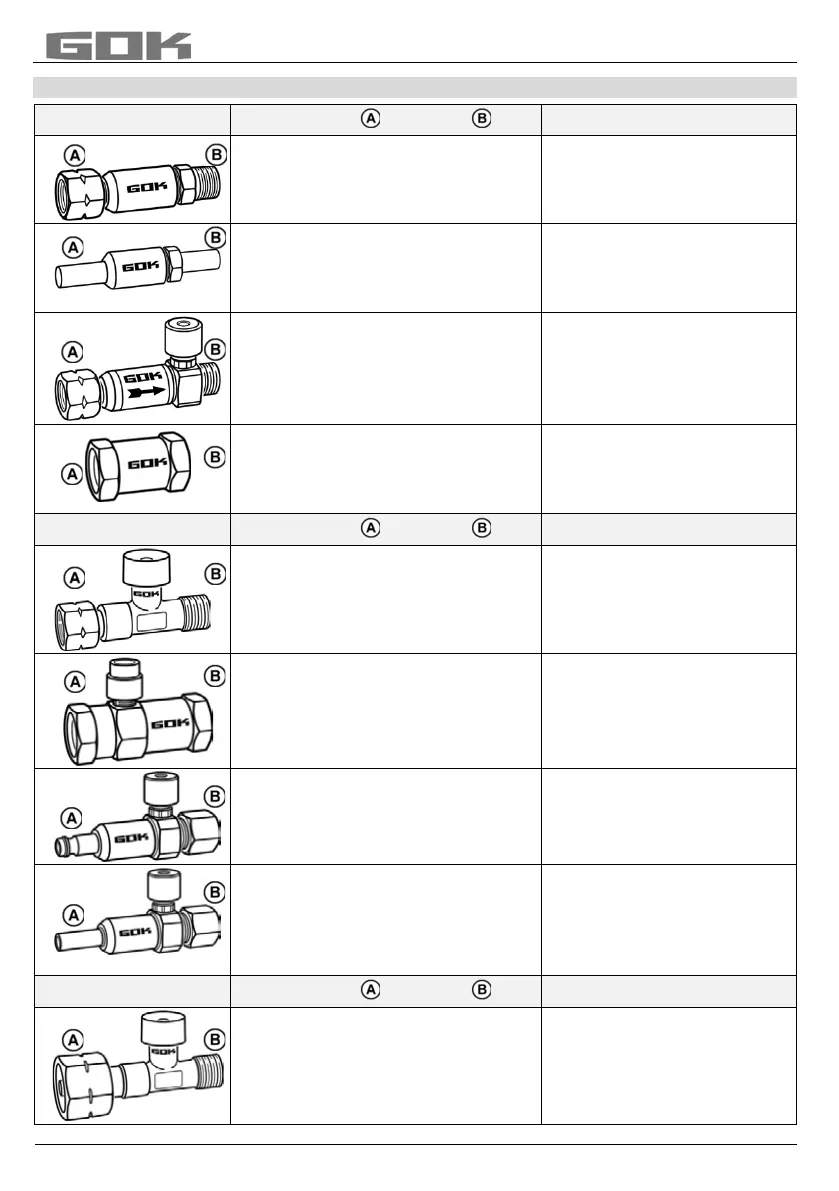

AANSLUITING
SBS lage druk
Ingang x uitgang
Montageaanwijzing
G 1/4 LD-WM x G 1/4 LD-BC
Sleutelwijdte SW 17
(zeskant) Aandraaimoment
10 Nm
RST 8 x RST 8
Buisstuk RST x
buisstuk RST met wartelmoer
type M en snijring type D
conform DIN EN ISO 8434-1
G 1/4 LD-WM x G 1/4 LD-BC
Sleutelwijdte SW 17
(zeskant) Aandraaimoment
10 Nm
BD G 1/2 x BD G 1/2
Voor opname van een
inschroefkoppeling met
O-ring, binnendraad (BD)
cilindrisch
SBS middendruk
Ingang x uitgang
Montageaanwijzing
G3/8 LD-WM x G 3/8 LD-BC
Sleutelwijdte SW 19 (zeskant)
Aandraaimoment 15 Nm
BD G 3/8 x BD G 3/8
of
BD G 1/2 x BD G 1/2
Voor opname van een
inschroefkoppeling met
O-ring, binnendraad (BD)
cilindrisch
STN x RVS 8
Steeknippel STN x
schroefverbinding voor buis
RVS voor aansluiting op
steekkoppeling SKU
RST 8 x RVS 8
Buisstuk RST x
schroefverbinding voor buis
RVS conform
DIN EN ISO 8434-1
SBS hoge druk
Ingang x uitgang
Montageaanwijzing
Comb.A x G 3/8 LD-BC
Combinatieaansluiting
(Comb.A) met polyamide
afdichting en wartelmoer
W 21,8 x 1/14 LD-WM
