GOK SBS - Anschlüsse

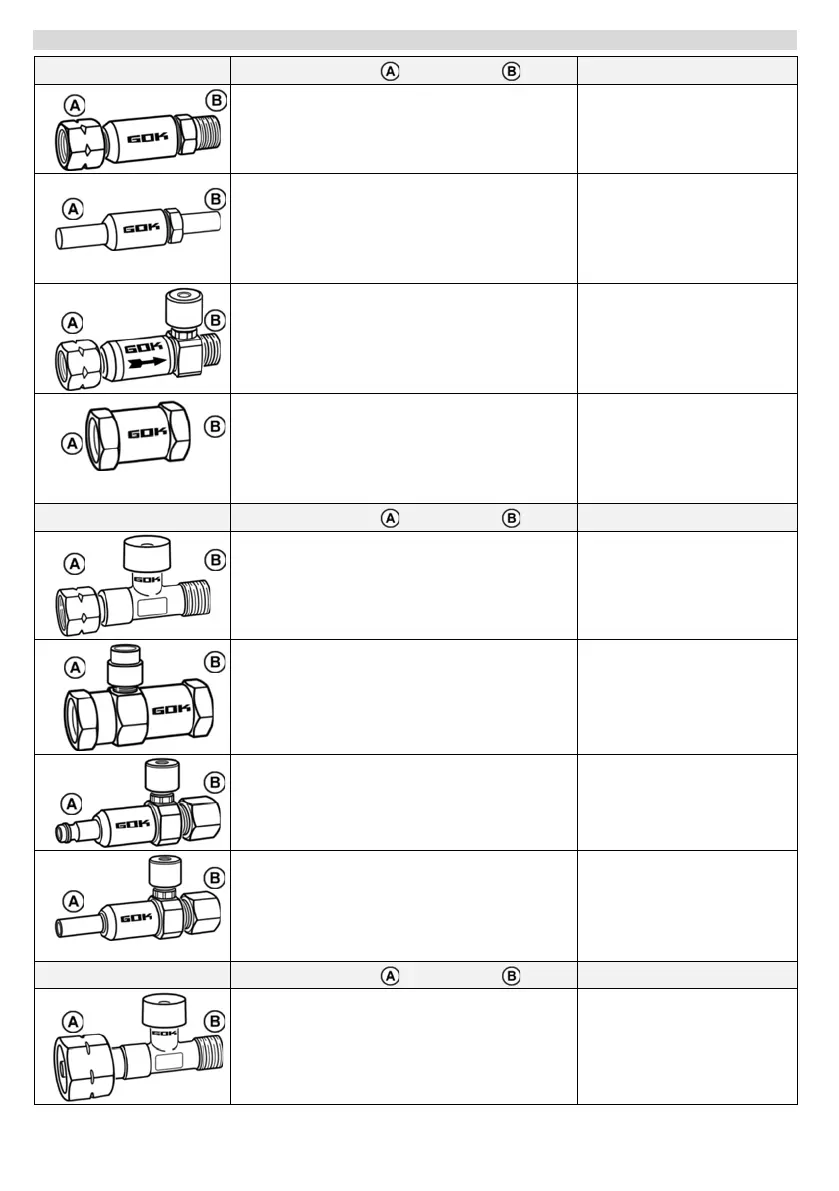

9. ANSCHLÜSSE
SBS Niederdruck
Eingang x Ausgang
Montagehinweis
G 1/4 LH-ÜM x G 1/4 LH-KN
Schlüsselweite SW 17
(Sechskant)
Anzugsdrehmoment
10 Nm
RST 8 x RST 8
Rohrstutzen RST x
Rohrstutzen RST
mit Überwurfmutter Typ M
und Schneidring Typ D
nach DIN EN ISO 8434-1
G 1/4 LH-ÜM x G 1/4 LH-KN
Schlüsselweite SW 17
(Sechskant)
A
nzugsdrehmoment
10 Nm
IG G 1/2 x IG G 1/2
Zur Aufnahme einer
Einschraubverschrau-
bung mit O-Ring,
IG-Innengewinde
zylindrisch
SBS Mitteldruck
Eingang x Ausgang
Montagehinweis
G3/8LH-ÜM x G3/8LH-KN
Schlüsselweite SW 19
(Sechskant)
Anzugsdrehmoment
15 Nm
IG G3/8 x IG G3/8
oder
IG G1/2 x IG G1/2
Zur Aufnahme einer
Einschraubverschrau-
bung mit O-Ring,
IG-Innengewinde
zylindrisch
STN x RVS 8
Stecknippel STN x
Rohrverschraubung RVS
zum Anschluss an
Steckkupplung SKU
RST 8 x RVS 8
Rohrstutzen RST x
Rohrverschraubung RVS
nach DIN EN ISO 8434-1
SBS Hochdruck
Eingang x Ausgang
Montagehinweis
Komb.A x G 3/8 LH-KN
Kombinationsanschluss
(Komb.A) mit Polyamid
Dichtung und
Überwurfmutter
W 21,8 x 1/14-LH ÜM
