GOK SBS - Přípojky

Pojistka proti prasknutí hadice SBS
5 / 11

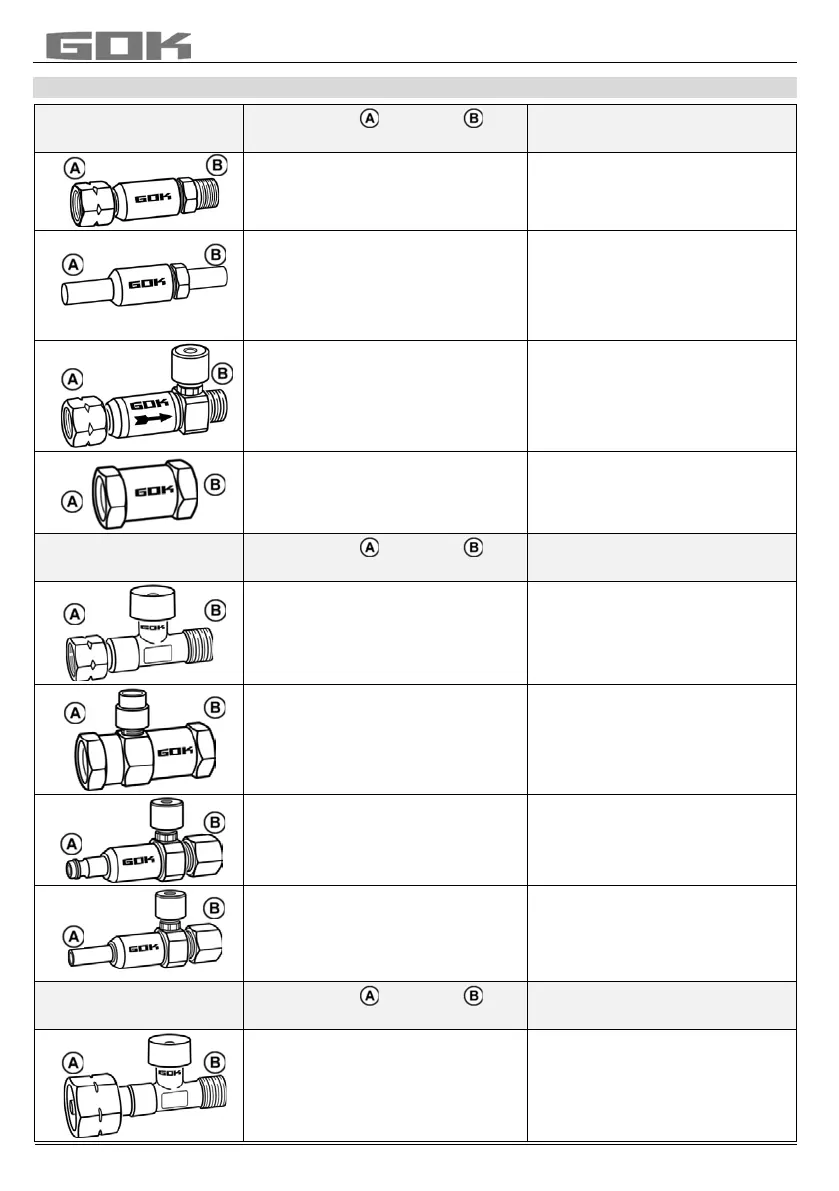

PŘÍPOJKY
SBS v nízkotlakém
provedení
Vstup x výstup
Pokyny k montáži
Vnitřní závit přesuvné matice
G 1/4 levý x vnější závit G 1/4
s vnitřním kuželem, levý
Velikost otvoru klíče 17
(šestihran)
Utahovací moment 10 Nm
RST 8 x RST 8
Trubkové hrdlo RST x trubkové
hrdlo RST s přesuvnou maticí
typu M a zářezným kroužkem
typu D
podle DIN EN ISO 8434-1
Vnitřní závit přesuvné matice G
1/4 levý x vnější závit G 1/4
s vnitřním kuželem, levý
Velikost otvoru klíče 17
(šestihran)
Utahovací moment 10 Nm
Vnitřní závit G 1/2 x vnitřní závit
G 1/2
Pro upevnění hrdlového
šroubení s o-kroužkem,
vnitřní závit válcový
SBS ve středotlakém
provedení
Vstup x výstup
Pokyny k montáži
Vnitřní závit přesuvné matice
G 3/8 levý x vnější závit G 3/8
s vnitřním kuželem, levý
Velikost otvoru klíče 19
(šestihran)
Utahovací moment 15 Nm
Vnitřní závit G 3/8 x vnitřní závit
G 3/8
nebo
Vnitřní závit G 1/2 x vnitřní závit
G 1/2
Pro upevnění hrdlového
šroubení s o-kroužkem,
vnitřní závit válcový
STN x RVS 8
Vsuvka STN x trubkové
šroubení RVS k připojení
k zásuvné spojce SKU
RST 8 x RVS 8
Trubkové hrdlo RST x
trubkové šroubení RVS podle
DIN EN ISO 8434-1
SBS ve vysokotlakém
provedení
Vstup x výstup
Pokyny k montáži
Kombinovaná přípojka x vnější
závit G 3/8 s vnitřním kuželem,
levý
Kombinovaná přípojka
(Komb.A) s polyamidovým
těsněním a přesuvnou maticí
W 21,8 x levý závit 1/14
