Устройство защиты при порыве шланга SBS
5 / 12

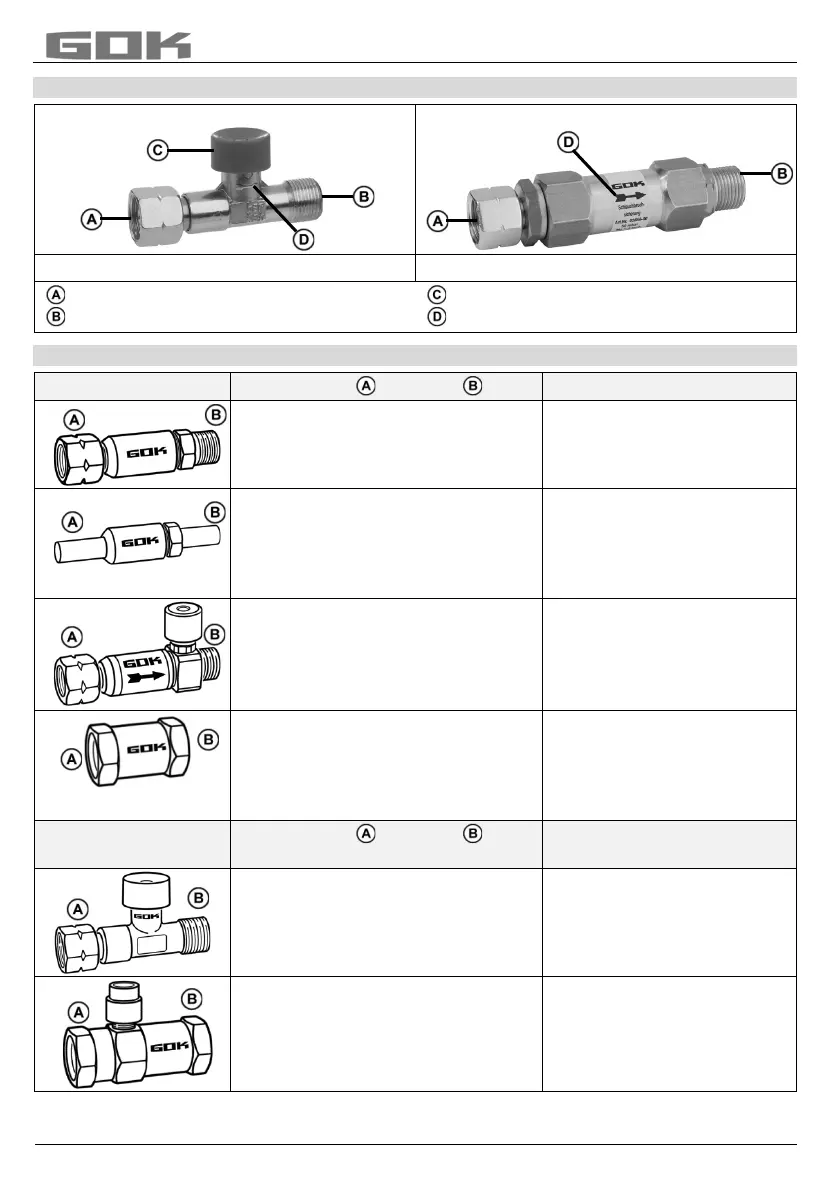

УСТРОЙСТВО
SBS ручное
SBS автоматическое
Входное присоединение
Выходное присоединение
Кнопка управления
Стрелка направления потока
СОЕДИНЕНИЯ
SBS низкое давл.
Вход x Выход
Указания по монтажу
G 1/4 LH-ÜM x G 1/4 LH-KN
Размер ключа SW 17
(шес
тигранник)
Момент затяжки 10 Нм
RST 8 x RST 8
Трубный штуцер RST x
Трубный штуцер RST
с накидной гайкой Tип M
и режущим кольцом Tип D
по DIN EN ISO 8434-1
G 1/4 LH-ÜM x G 1/4 LH-KN
Размер ключа SW 17
(шес
тигранник)
Момент затяжки 10 Нм
IG G 1/2 x IG G 1/2
Для приёма
ввинчивающегося
резьбового соединения с
O-кольцом, IG-внутренняя
резьба цилиндрическая
SBS Среднее
давление
Вход x Выход
Указания по монтажу
G3/8LH-ÜM x G3/8LH-KN
Размер ключа SW 19
(шестигранник)
Момент затяжки 15 Нм
IG G3/8 x IG G3/8
или
IG G G1/2 x IG G1/2
Для приёма
ввинчивающегося
резьбового соединения с
O-кольцом, IG-внутренняя
резьба цилиндрическая
