GRT7-TH4E
Rev. 01 de 15/01/2014
7 -
7 -
D
D
IAGRAMA
IAGRAMA
DE
DE
L
L
IGAÇÃO
IGAÇÃO
I
I
NTERNA
NTERNA
/
/
I
I
NTERNAL
NTERNAL
C
C
ONNECTION
ONNECTION
D
D
IAGRAM
IAGRAM
/
/
DIAGRAMA
DIAGRAMA
DE
DE
C
C
ONEXIÓN
ONEXIÓN
I
I
NTERNA
NTERNA

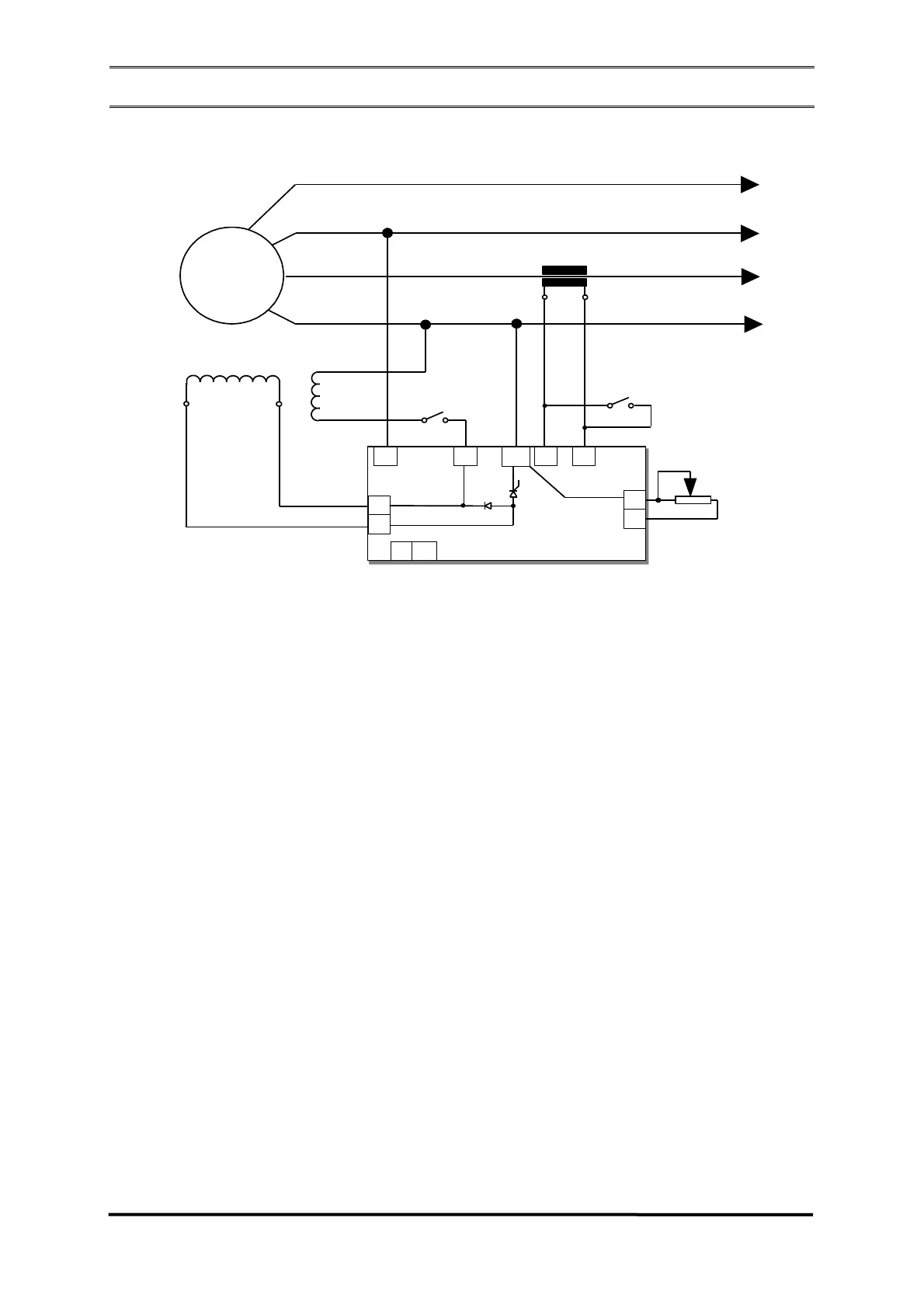

7.1 - CIRCUITO DE POTÊNCIA/POTENCY CIRCUIT/CIRCUITO DE POTENCIA
www.grameyer.com.br 21 / 27
G
F+F-
F-
N
R
S
T
F+
E1
A- A+
3
E3/4
S1 S2
6
7
O terminal 3 da alimentação esta
diretamente ligado ao terminal F+ e o
terminal E3/4 interligado através do
tiristor ao terminal F-.
Caso haja necessidade de
fazer uma pré excitação no campo,
recomenda-se utilizar uma fonte CC
isolada ou que esteja isolada dos
terminais do regulador. Opcionalmente
pode ser inserido um transformador de
isolação (transformador de excitação)
entre os bornes 3 e E3/4 com as fases
do gerador por intermédio de proteção
contra curto.
Também é recomendado inserir um
diodo em série com o + a fonte que está
sendo utilizada para gerar a pré-
excitação evitando a queima do
regulador quando este passar a
controlar a tensão de excitação.
Terminal 3 of power supply is directly
connected to the terminal F+, and the
terminal E3/4 interconnected through
the thyristor to the terminal F-.
If a pre-excitation is necessary
in the field, we recommend the use of
one DC source insulated or insulated
from the regulator terminals. Optionally,
one insulation transformer (excitation
transformer) may be inserted between
the bornes 3 and E3/4 with the
generator phases by means of
protection against short circuit.
It is also recommended to insert one
serial diode with the + source that is
being used to generate the pre-
excitation avoiding the regulator
breakdown when it starts to control the
excitation voltage.
El borne 3 de la alimentación está
directamente conectado al borne F+ y el
borne E3/4 interconectado a través del
tiristor al borne F-.
En el caso en que haya
necesidad de hacer una pre-excitación
en el campo, se recomienda utilizar una
fuente CC aislada o que esté aislada de
los bornes del regulador. Opcionalmente
puede ser insertado un transformador
de aislación (transformador de
excitación) entre los bornes 3 y E3/4
con las fases del generador por medio
de protección contra cortocircuito.
También es recomendado insertar un
diodo en serie con el + de la fuente que
está siendo utilizada para generar la
pre-excitación evitando la quema del
regulador cuando éste pase a controlar
la tensión de excitación.
