GRT7-TH4E
Rev. 01 de 15/01/2014

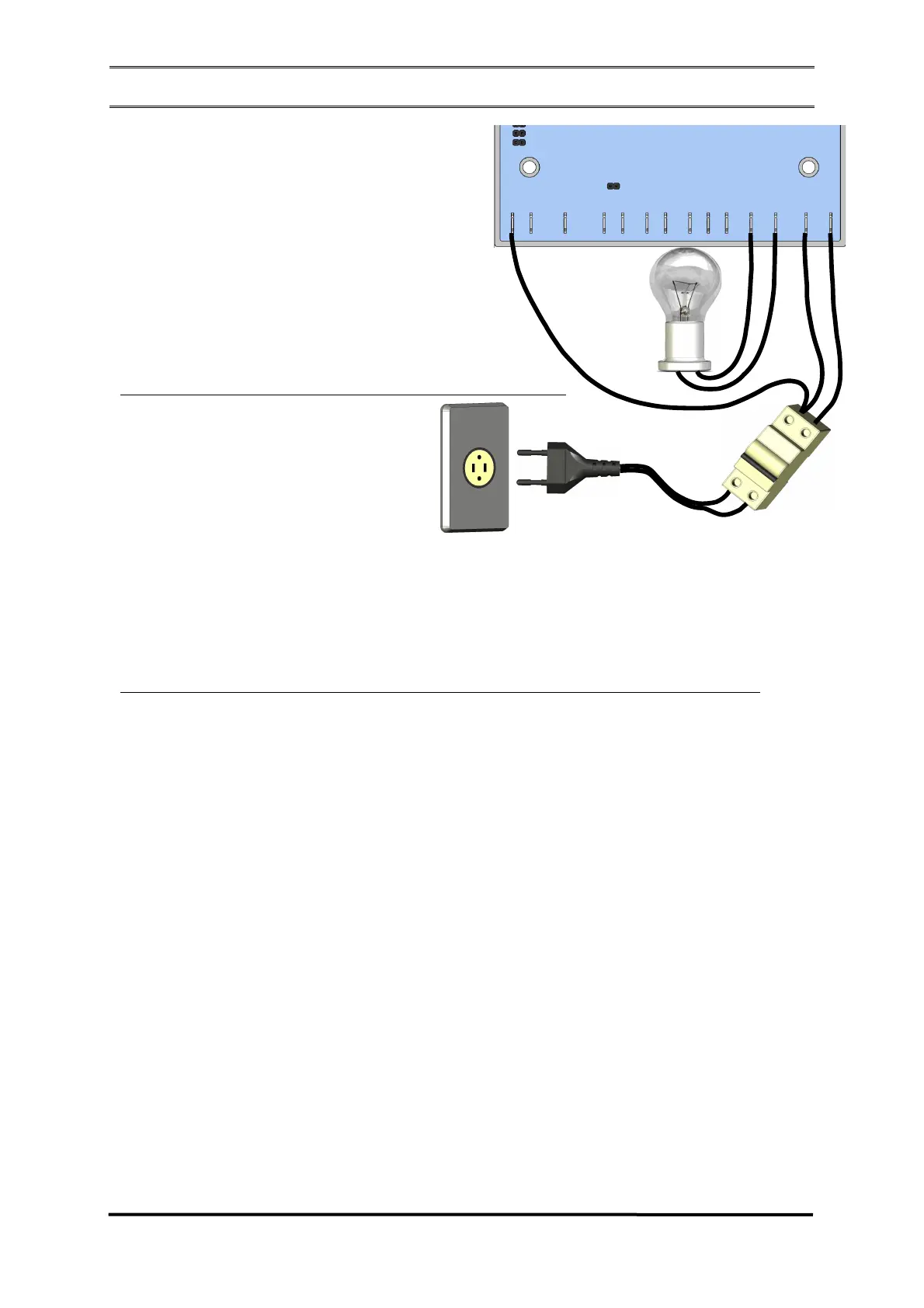

1º - Montar circuito conforme diagrama ao lado;
2º - Com uma chave de fenda pequena, girar o trimpot P1;
3º - Ligar o disjuntor:
4º - Girar levemente o trimpot P1 no sentido horário (após uma
determinada posição do trimpot, a lampada deve ascender);
5º - Com a lâmpada acesa, girar lentamente o trimpot P1 no
sentido anti-horário (após uma determinada posição do trimpot, a
lampada deve apagar);
6º - Desligar disjuntor.
Realizados todos os passos conforme o procedimento o
equipamento está funcionando normalmente.
l
1º. Assemble the circuit as per the diagram bellow;
2º. With a small screwdriver, turn trimpot P1;
3º. Turn on circuit breaker:
4º. Turn slightly the trimpot P1 clockwise (the lamp must shine after certain position of trimpot);
5º. With the lamp on, turn slightly the trimpot P1 counter-clockwise (after certain position of trimpot, the lamp must turn off);
6º. Turn off the circuit breaker.
With all the steps performed according to the procedure, the equipment is working normally.
1º - Monte el circuito conforme el diagrama al lado;
2º - Con un destornillador pequeño, gire el trimpot P1;
3º - Conecte el disyuntor:
4º - Gire ligeramente el trimpot P1 en sentido horario (después de una determinada posición del trimpot, la lámpara debe
encender);
5º - Con la lámpara encendida, gire lentamente el trimpot P1 en sentido antihorario (después de una determinada posición del
trimpot, la lámpara debe apagarse);
6º - Desconecte el disyuntor.
Realizados todos los pasos conforme el procedimiento, el equipo está funcionando normalmente.
