Bomba de calor aire-agua
37
17. Diagrama de conexiones

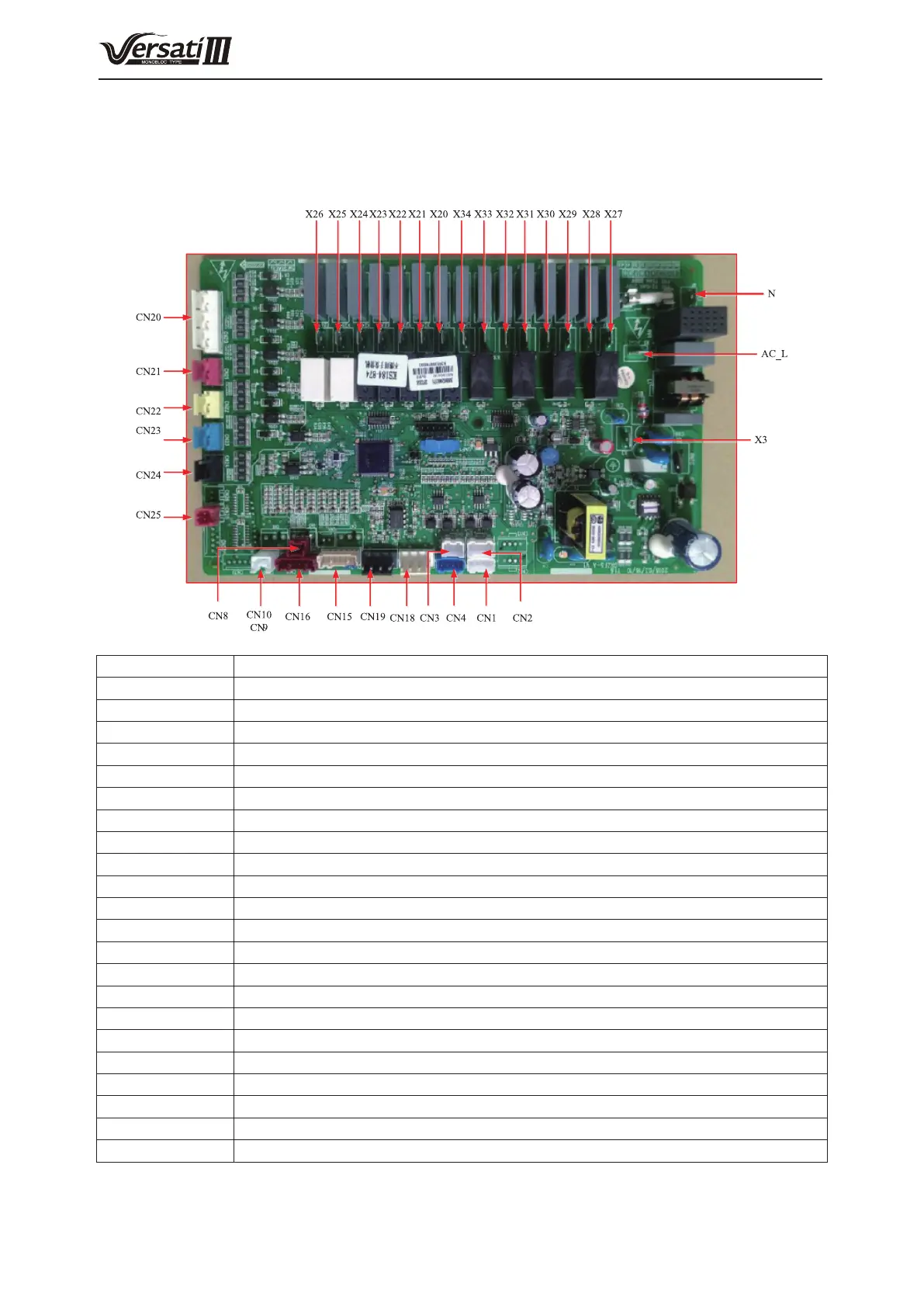

17.1 Placa de control
(1) GRS-CQ4.0Pd/NhG-K, GRS-CQ6.0Pd/NhG-K, GRS-CQ8.0Pd/NhG-K
Rótulo Introducción
AC-L Fase de suministro eléctrico.
N Neutro de suministro eléctrico.
X3 A tierra.
X20 Calefactor eléctrico del depósito de agua.
X21 Calefactor eléctrico 1.
X22 Calefactor eléctrico 2.
X23 Calefacción auxiliar a 220 V CA.
X24 Reservado.
X25 Calentador eléctrico para el intercambiador de calor de placas.
X26 Reservado.
X27 La válvula electromagnética de 2 vías 1 está normalmente abierta.
X28 La válvula electromagnética de 2 vías 1 está normalmente cerrada.
X29 Control de carga de alta potencia.
X30 Control de carga de alta potencia.
X31 La válvula electromagnética de 3 vías 1 está normalmente abierta (reservado).
X32 La válvula electromagnética de 3 vías 1 está normalmente cerrada (reservado).
X33 La válvula electromagnética de 3 vías 2 está normalmente abierta (depósito de agua).
X34 La válvula electromagnética de 3 vías 2 está normalmente cerrada (depósito de agua).
CN30 Señales 1, 2, 3, 4, alimentación 5.
CN31 Señales 1, 2, 3, 4, alimentación 5.
CN18 Interfaz de la bomba de agua de frecuencia variable.
CN19 Interfaz de la bomba de agua de frecuencia variable.
