6. Collegamenti elettrici
Assicurarsi che la pompa sia compatibile con la tensione di ali-
mentazione che verrà usata.
6.1 Collegamento delle linee di segnale per il modello DDI 222

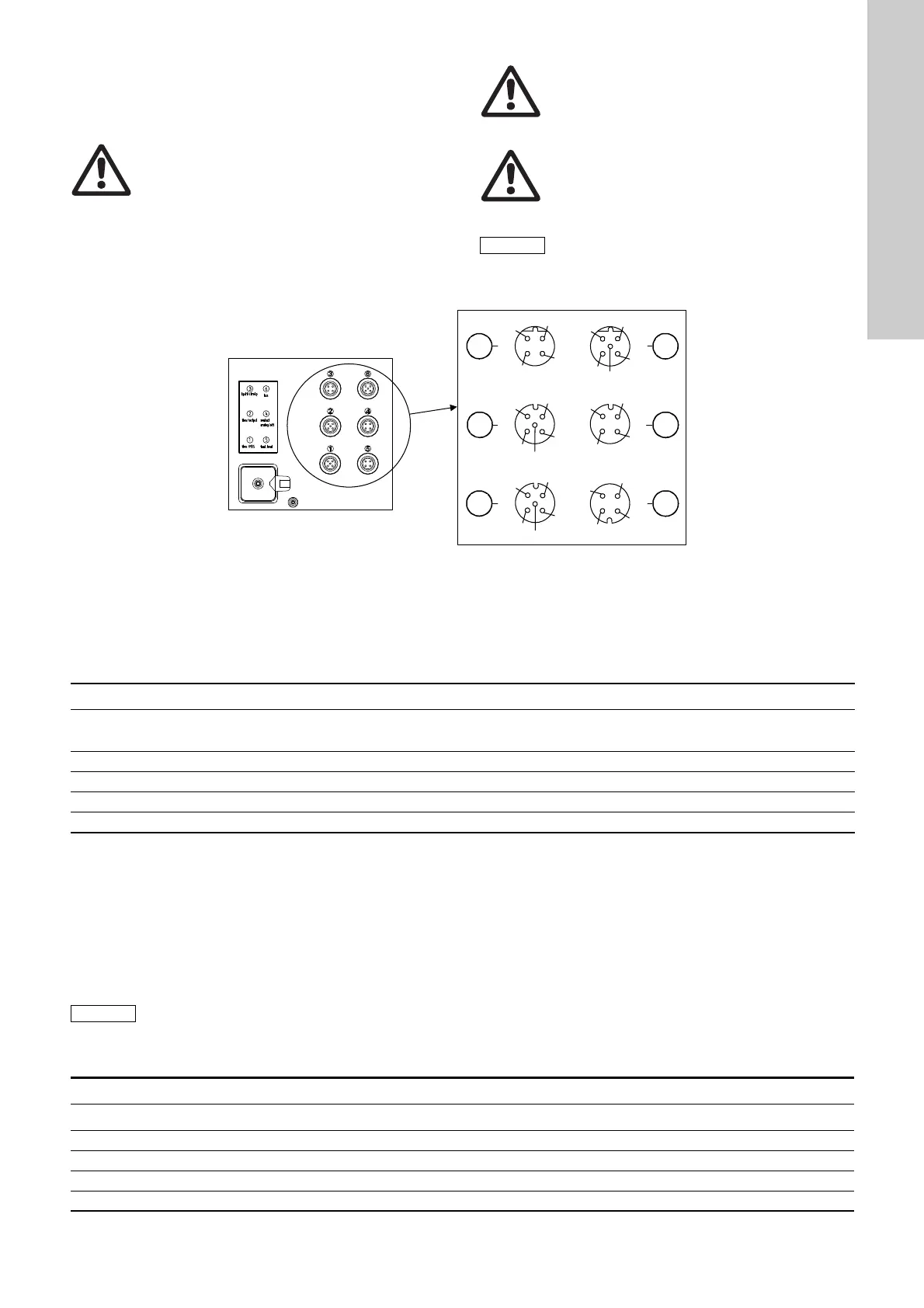

Fig. 16 Schema di collegamento DDI 222
6.1.1 Segnale di perdite della membrana / (sensore di pressione - Flow Monitor)
Presa 1
Per segnale di perdite della membrana (MBS) e/o sensore di pressione (opzione della pompa Flow Monitor).
Il segnale di perdite della membrana e sensore di pressione sono preassemblati con una spina M12 per la presa 1.
• Collegare i cavi in base alla seguente tabella.
6.1.2 Uscita di corrente / Flow Monitor (sensore di pressione)
Presa 2
Per il sensore di pressione dell'opzione Flow Monitor.
Il sensore di pressione viene fornito preassemblato con una spina M12 per la presa 2 o per la presa 1.
L'uscita di corrente indica la potenza di dosatura corrente e può essere verificata indipendentemente dalla modalità di funzionamento
selezionata. Vedere la sezione
9.6.4 Ponderazione della corrente di ingresso/uscita.
Avvertimento
Le connessioni elettriche devono essere eseguite
solo da personale qualificato!
Prima di collegare il cavo di alimentazione e i relè di
contatto disinserire la tensione di rete!
Attenersi alle norme di sicurezza locali!
Avvertimento
L'involucro della pompa deve essere aperto solo da
personale autorizzato da Grundfos!
Avvertimento
Proteggere i collegamenti dei cavi e i connettori da
corrosione e umidità.
Rimuovere i cappucci di protezione solo dalle prese
utilizzate.
L'alimentazione deve essere isolata elettricamente
dagli ingressi e uscite di segnali.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Presa 1 Utilizzato per / colori cavetti
Pin Assegnazione
Segnale di perdite della
membrana (MBS)
Sensore di pressione
1+ 5 V x
3 Ingresso sensore di pressione x
4 Ingresso MBS Nero
5 GND Verde/giallo x
Sensore di pressione (Flow Monitor):
Se la presa 2 viene usata anche per l'uscita di cor-
rente, il sensore di pressione può essere alternativa-
mente connesso alla presa 1 o, preferibilmente,
insieme all'uscita di corrente alla presa 2 utilizzando
il blocco spine
(codice prodotto 96645265 (321-327)).
Presa 2 Cavo Utilizzato per
Pin Assegnazione Colore cavetto +/- uscita di corrente Sensore di pressione
1 + 5 V Marrone x
3 Ingresso sensore di pressione Blu x
4 Uscita di corrente Nero +
5 GND Verde/giallo - x
