Grundfos DDI 150-4

Deutsch (DE)
72
9.4 Erste Funktionsebene

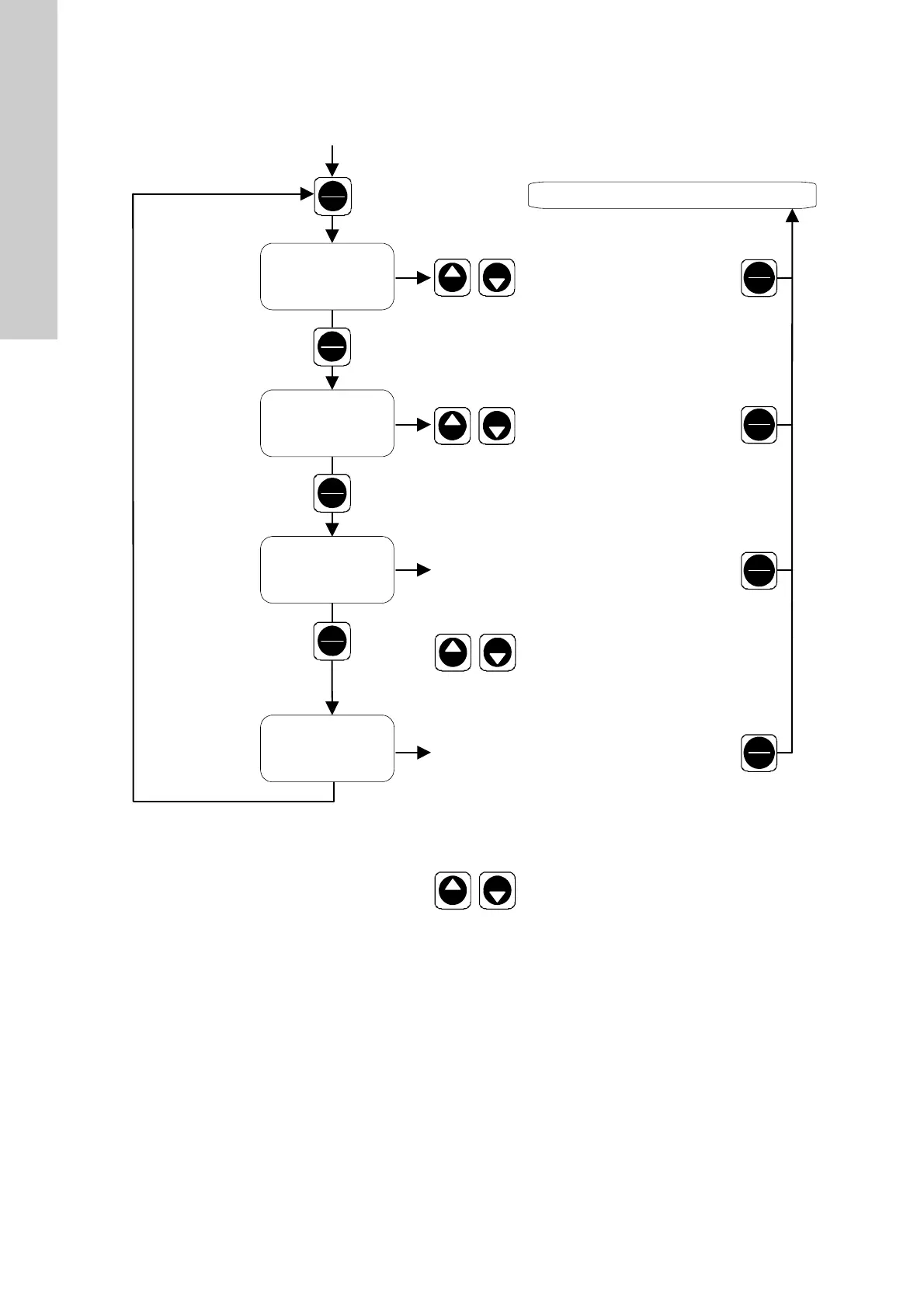

Abb. 24 Erste Funktionsebene
* Sie können die Zuordnung zwischen Stromeingang und Dosierleistung verändern.
Siehe Kapitel
9.9 Stromsignalsteuerung 0-20 mA / 4-20 mA.
TM03 6674 4506
Stop
Start
Stop
Start
Stop
Start
Stop
Start
Down
Up
Down
Up
Analog
0.000
4-20 mA
l/h
Analog
0.000
0-20 mA
l/h
Contact ml
1.75
l/h
Manual
1.20
Run
Menu
Info
Menu
Info
Menu
Info
Menu
Info
Down
Up
Down
Up
Die Pumpe läuft nicht (LED leuchtet rot)
Die Pumpe läuft (LED leuchtet grün)
Manuelle
Steuerung
Kontaktsignal-
steuerung
Stromsignal-
steuerung 0-20 mA
Stromsignal-
steuerung 4-20 mA
Dosierleistung auf ca. 0,125 % bis
100 % der max. Dosierleistung [lh]
einstellen
Dosiermenge/-signal auf
0,111 - 22,2 ml (DDI 60-10)
0,278 - 55,5 ml (DDI 150-4)
einstellen
Dosiermenge proportional zum Stromsignal*
 20 mA: Dauerbetrieb bei maximaler Dosier-
leistung
< 0,2 mA: Pumpe schaltet aus
0,2 - 20 mA:Dosiermenge proportional zum Strom-
signal
Dosiermenge proportional zum Stromsignal*
 20 mA: Dauerbetrieb bei maximaler Dosier-
leistung
< 4,2 mA: Pumpe schaltet aus
4,2 - 20 mA:Dosiermenge proportional zum Strom-
signal
< 2 mA: Fehlersignal wird eingeschaltet
> Display: "ERROR", LED blinkt rot
Einstellen der Gewichtung
(max. Dosierleitung)
Einstellen der Gewichtung
(max. Dosierleitung)
