Grundfos DDI 150-4

Polski (PL)
305
6. Podłączenia elektryczne
Upewnić się, że pompa jest przystosowana do zasilania
elektrycznego, jakie zostanie do niej podłączone.
6.1 Podłączenie przewodów sygnałowych do pomp DDI 222

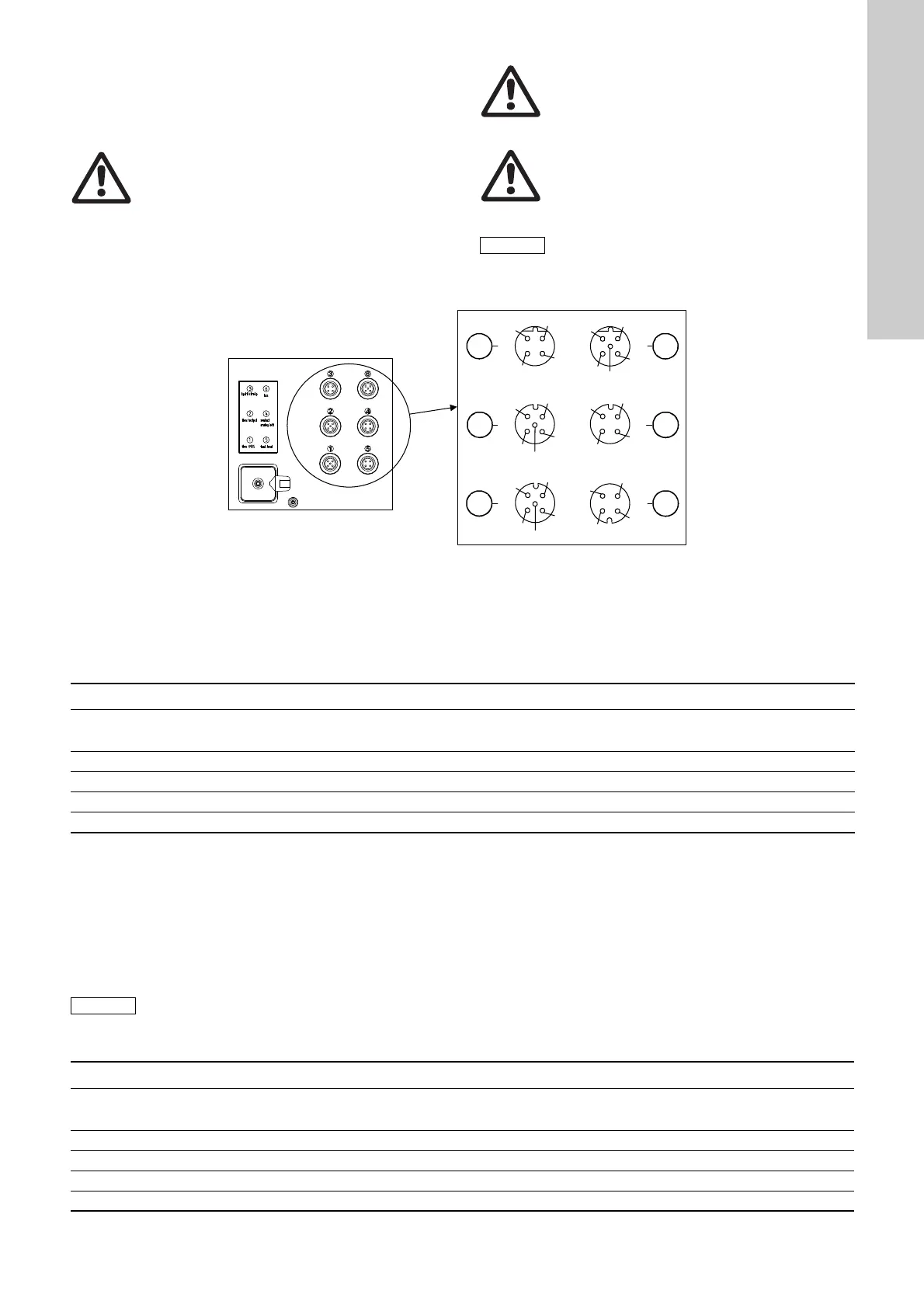

Rys. 16 Schemat podłączeń pompy DDI 222
6.1.1 Sygnał przeciekania membrany / (czujnik ciśnienia monitora przepływu)
Gniazdo 1
Dla sygnału przeciekania membrany (MBS) i/lub czujnika ciśnienia (opcja pompy z monitorem przepływu).
Przewody sygnału przeciekania membrany i czujnika ciśnienia są fabrycznie wmontowane do wtyczki M12 współpracującej z gniazdem 1.
•Podłączyć kable zgodnie z poniższą tabelą.
6.1.2 Wyjście prądowe / monitor przepływu (czujnik ciśnienia)
Gniazdo 2
Dla czujnika ciśnienia w opcji pompy z monitorem przepływu.
Czujnik ciśnienia dostarczany jest jako gotowy do użycia, z wtyczką M12 współpracującą z gniazdem 2 lub 1.
Wyjście prądowe wskazuje aktualne natężenie dozowania i może być obciążane niezależnie od wybranego trybu pracy.
Patrz rozdział
9.6.4 Obciążanie wejścia/wyjścia prądowego.
Ostrzeżenie
Połączenia elektryczne mogą być wykonywane
wyłącznie przez wykwalifikowany personel!
Odłączyć zasilanie z sieci przed przystąpieniem do
podłączania kabla zasilania energetycznego i styków
przekaźników!
Przestrzegać krajowych przepisów bezpieczeństwa!
Ostrzeżenie
Obudowa pompy może być otwierana tylko przez
personel upoważniony przez firmę Grundfos!
Ostrzeżenie
Chronić połączenia kablowe i wtyczki przed korozją i
zawilgoceniem.
Kołpaki ochronne zdjąć tylko z tych gniazd, które są
używane.
UWAGA
Zasilanie energetyczne musi być odizolowane
elektrycznie od wejść i wyjść sygnałów.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Opcja
Gniazdo 1 Wykorzystywane dla / kolory przewodów
Wtyk Przeznaczenie
Sygnał przeciekania membrany
(MBS)
Czujnik ciśnienia
1+ 5 V x
3Wejście czujnika ciśnienia x
4Wejście MBS Czarny
5 GND Zielony/żółty x
RADA
Czujnik ciśnienia (monitor przepływu):
Jeśli gniazdo 2 używane jest również do wyjścia
prądowego, czujnik ciśnienia może być podłączony
albo do gniazda 1 albo, najlepiej, wraz z wyjściem
prądowym do gniazda 2 przy użyciu wtyczki
zespolonej (numer katalogowy 96645265 (321-327)).
Gniazdo 2 Kabel Wykorzystywane dla
Wtyk Przeznaczenie Kolor przewodu
+/- wyjścia
prądowego
Czujnik ciśnienia
1+ 5 V Brązowy x
3Wejście czujnika ciśnienia Niebieski x
4Wyjście prądowe Czarny +
5 GND Zielony/żółty - x
