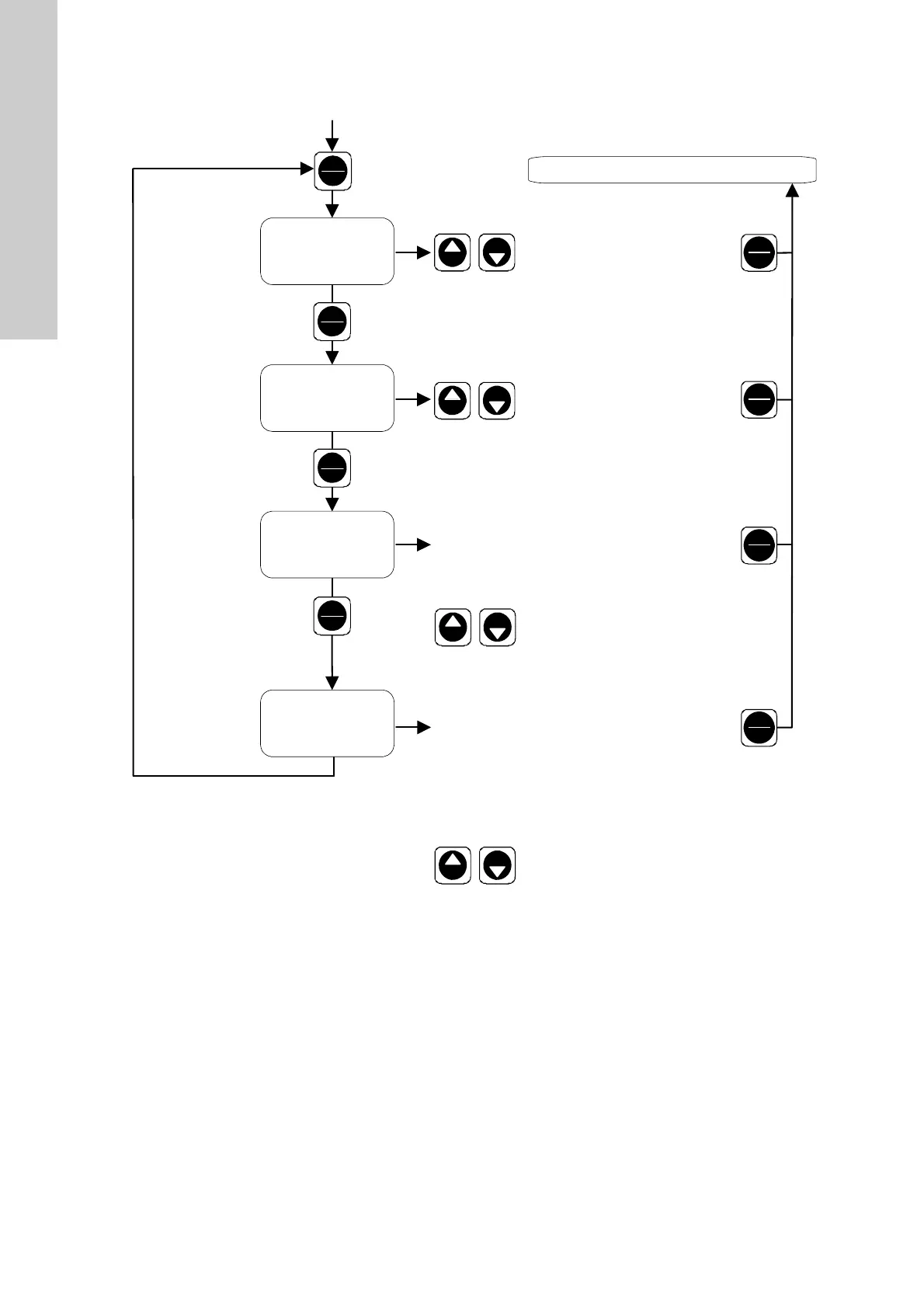

Fig. 24 Primeiro nível de função
Bomba não se encontra em funcionamento (LED acende a vermelho)
Bomba em funcionamento (LED acende a verde)
Comando
manual
Comando do sinal
de contacto
Comando do sinal
de corrente
0-20 mA
Comando do sinal
de corrente
4-20 mA
Ajuste o caudal de doseamento
para aprox. 0,125 % a 100 % do
caudal de doseamento máximo [l/h]
Ajuste a quantidade/sinal de
doseamento para
0,111 - 22,2 ml (DDI 60-10)
0,278 - 55,5 ml (DDI 150-4)
Caudal de doseamento proporcional ao sinal de
corrente*
20 mA: Operação contínua, caudal de
doseamento máx.
< 0,2 mA: Bomba pára
0,2 - 20 mA: Caudal de doseamento proporcional
ao sinal de corrente
Caudal de doseamento proporcional ao sinal de cor-
rente*
20 mA: Operação contínua, caudal de
doseamento máx.
< 4,2 mA: Bomba pára
4,2 - 20 mA: Caudal de doseamento proporcional
ao sinal de corrente
< 2 mA: Sinal de falha acende
> Visor: "ERROR", LED pisca a vermelho
Ajuste da avaliação
(caudal de doseamento máx.)
Ajuste da avaliação
(caudal de doseamento máx.)
