Grundfos DDI 150-4

Slovensko (SI)
517
9.9.3 Nastavitev uravnavanja

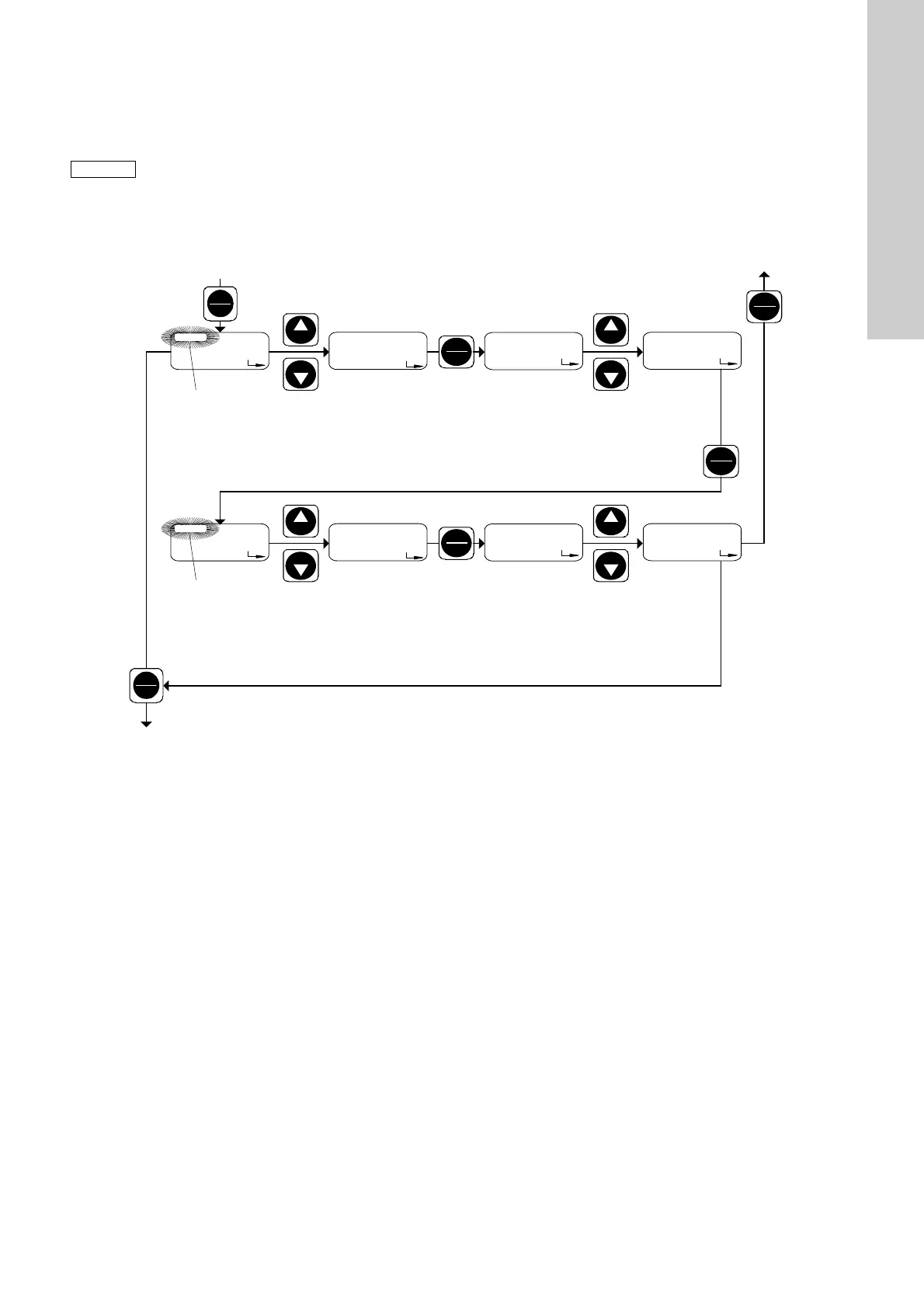

Slika 39
Nastavitev uravnavanja
Na drugi ravni delovanja najprej vnesite vrednosti za referenčni
par L:
Zaslon prikazuje:
• Trenutno vrednost za mA
min.
Privzeta vrednost je "L:0,0 mA" ("L:4,0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (utripa).
Postopajte kot sledi:
1. Za vnos najmanjšega mogočega vhodnega toka mA
min.
med
0 mA (4 mA) in 20 mA uporabite gumba "Down" (dol) in "Up"
(gor).
(npr. mA
min.
= 6 mA).
2. Pritisnite gumb "Start/Stop".
– Trenutna vrednost za mA
min.
dodeljeno hitrost pretoka Q
mA
min.
je prikazana na zaslonu (privzeta vrednost je 0,000).
3. Za vnos želene vrednosti za hitrost pretoka Q
mA min.
pri
mA
min.
(npr. Q
mA min.
= 10 l/h) uporabite gumba "Down" (dol)
in "Up" (gor).
Sedaj vnesite vrednosti za referenčni par H:
1. Pritisnite gumb "Start/Stop".
– Trenutna vrednost za mA
max.
je prikazana na zaslonu
(privzeta vrednost je "H:20,0 mA").
2. Za vnos najvišjega mogočega vhodnega toka mA
max.
>
mA
min.
(e.g. mA
max.
= 16 mA) uporabite gumba "Down" (dol)
in "Up" (gor).
3. Pritisnite gumb "Start/Stop".
– Trenutna vrednost za mA
max.
dodeljeno hitrost pretoka Q
mA
max.
je prikazana na zaslonu (privzeta vrednost je Q
max.
).
4. Za vnos želene vrednosti za hitrost pretoka Q
mA max.
pri
mA
min.
(npr. Q
mA max.
= 40 l/h) uporabite gumba "Down" (dol)
in "Up" (gor).
• Pritisnite gumb "Menu/Info" (meni/informacije; potrdite
nastavitev in se premaknite na naslednji element menija) ali
• pritisnite gumb "Start/Stop" (potrdite nastavitev in zaprite
drugo raven delovanja).
Nasvet
Nastavitvene možnosti za uravnavanje so odvisne od
izbranega krmiljenja tokovnega signala. Parametri za
0-20 mA in 4-20 mA so medsebojno neodvisni.
Parametri uravnavanja se spreminjajo in shranjujejo
v skladu z določenim načinom delovanja.
Izberite način delovanja s tokovnim krmiljenjem (0-20
mA / 4-20 mA), ki ga boste kasneje uporabili ročno
ali prek kontaktnega signala pred uravnavanjem.
(Uravnavanje izhoda za krmiljenje za ročni način
krmiljenja ali za krmiljenje s kontaktnim signalom je
enako kot uravnavanje toka 4-20 mA).
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Utripa
Utripa
Izberite vrednost za vhodni
tok mA
min.
0-20 mA
Izberite vrednost za vhodni
tok mA
max.
> mA
min.
Nastavite hitrost pretoka Q
mA min.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
Nastavite hitrost pretoka Q
mA max.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
