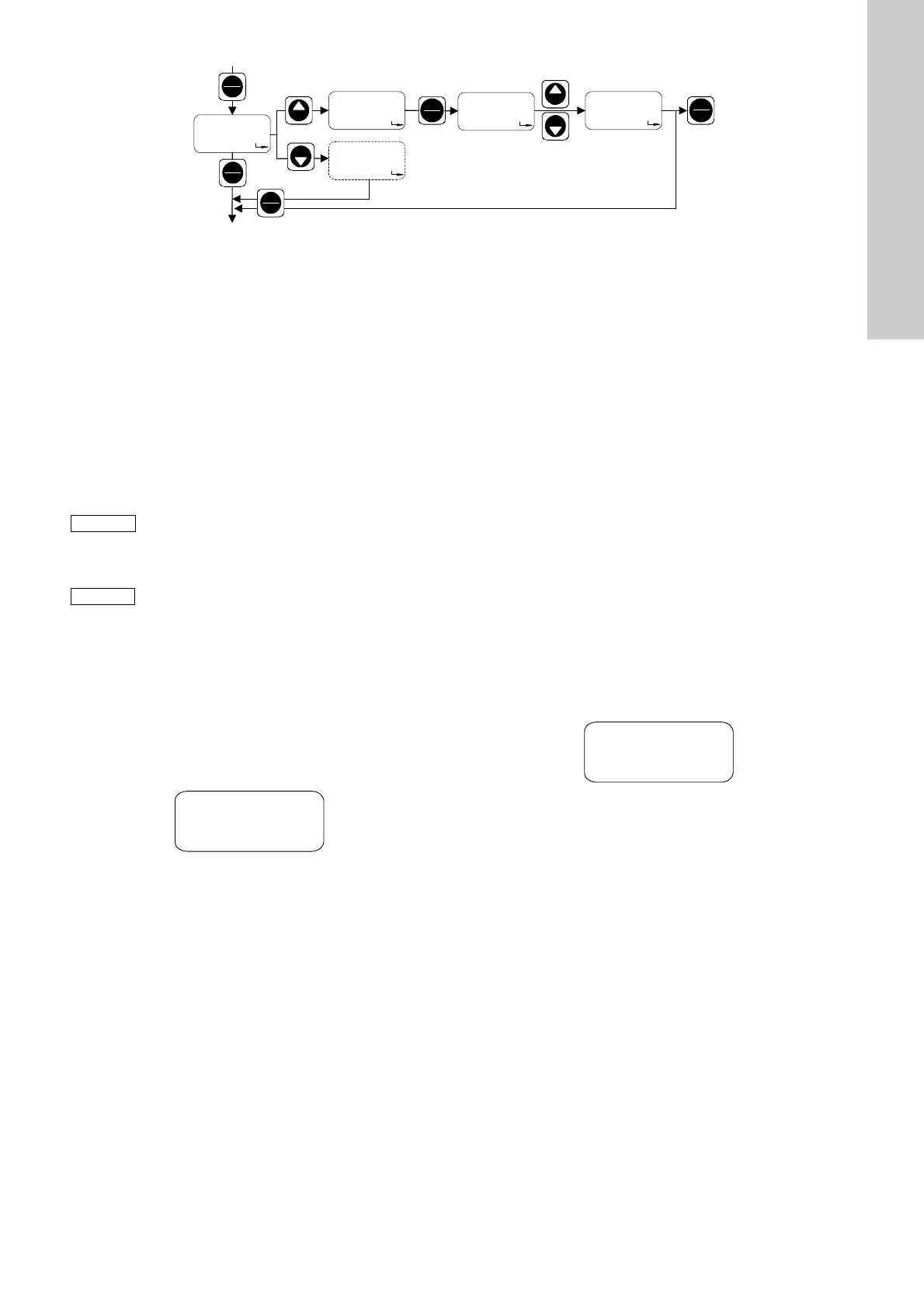

Slika 42 Nastavljanje tlaka izklopa
Na zaslonu se prikaže "P:ON":
1. Pritisnite gumb "Start/Stop".
– Na zaslonu je prikazan trenutni tlak izklopa.
Privzeta vrednost je najvišji mogoči protitlak za tip črpalke +
1 bar (črpalke < 10 barov) ali + 2 bara (črpalke od 10 barov
naprej).
2. Za vnos želenega tlaka izklopa uporabite gumba "Down" (dol)
in "Up" (gor).
– Tlak izklopa, pri katerem se črpalka ustavi, lahko nastavite
na približno od 2 barov do privzete vrednosti.
• Pritisnite gumb "Menu/Info" (meni/informacije; potrdite
nastavitev in se premaknite na naslednji element menija) ali
• pritisnite gumb "Start/Stop" (potrdite nastavitev in zaprite
drugo raven delovanja).
9.10.3 Funkcija dozirnega krmilnika
Programska oprema črpalke nadzoruje dozirni proces in za vsak
dozirni gib odda en impulz. Prikaz "flow" (pretok) se za trenutek
izklopi pri vsakem gibu.
• Ko se vklopi, elektronska enota zazna, ali je dozirni krmilnik
aktiviran.
– Na zaslonu se prikaže "flow" (pretok).
Slika 43 Zaslon: "Dosing controller"
Preprečevanje funkcije kontrole doziranja med zagonom
Preden je med zagonom oddan signal napake, je dovoljeno 60
napačnih gibov*. Napaka doziranja je signalizirana po naslednjih
7 napačnih gibih*.
* Privzete vrednosti, glejte tudi razdelek
9.7.1 Sprememba
dodelitve stikal
.
Postopek zagona se sproži na naslednje načine:
• Z vklopom električnega napajanja.
• Z odzračevanjem (nenehno pritiskanje gumba "Start/Stop").
Postopek zagona je dokončan:
• po 60 gibih.
• potem ko dozirni krmilnik signalizira prvi veljavni gib.
• po kratkem vklopu in izklopu črpalke s pritiskom na gumb
"Start/Stop".
Dovoljeno število napačnih gibov se lahko zviša ali zniža ker,
odvisno od npr. tipa črpalke, 60 gibov med zagonom traja precej
časa.
Napaka doziranja (po zagonu)
Če po sedmih neprekinjenih gibih ali po številu gibov, ki jih je
določil uporabnik, dozirni krmilnik ne odda signala, bo to zaznano
kot napaka.
• Rele signala napake se bo vklopil, vendar se črpalka ne bo
izklopila.
• LED-dioda utripa rdeče.
• "flow" (pretok) in "ERROR" (napaka) utripata na zaslonu.
Slika 44 Zaslon: "Dosing error"
Ko je napaka odpravljena in je izmerjenih sedem veljavnih gibov
ali se pritisne gumb "Start/Stop", se izklopi rele signala napake.
• Črpalka se vrne v stanje pred pojavom napake.
