9.9.3 Ölçümü ayarlama

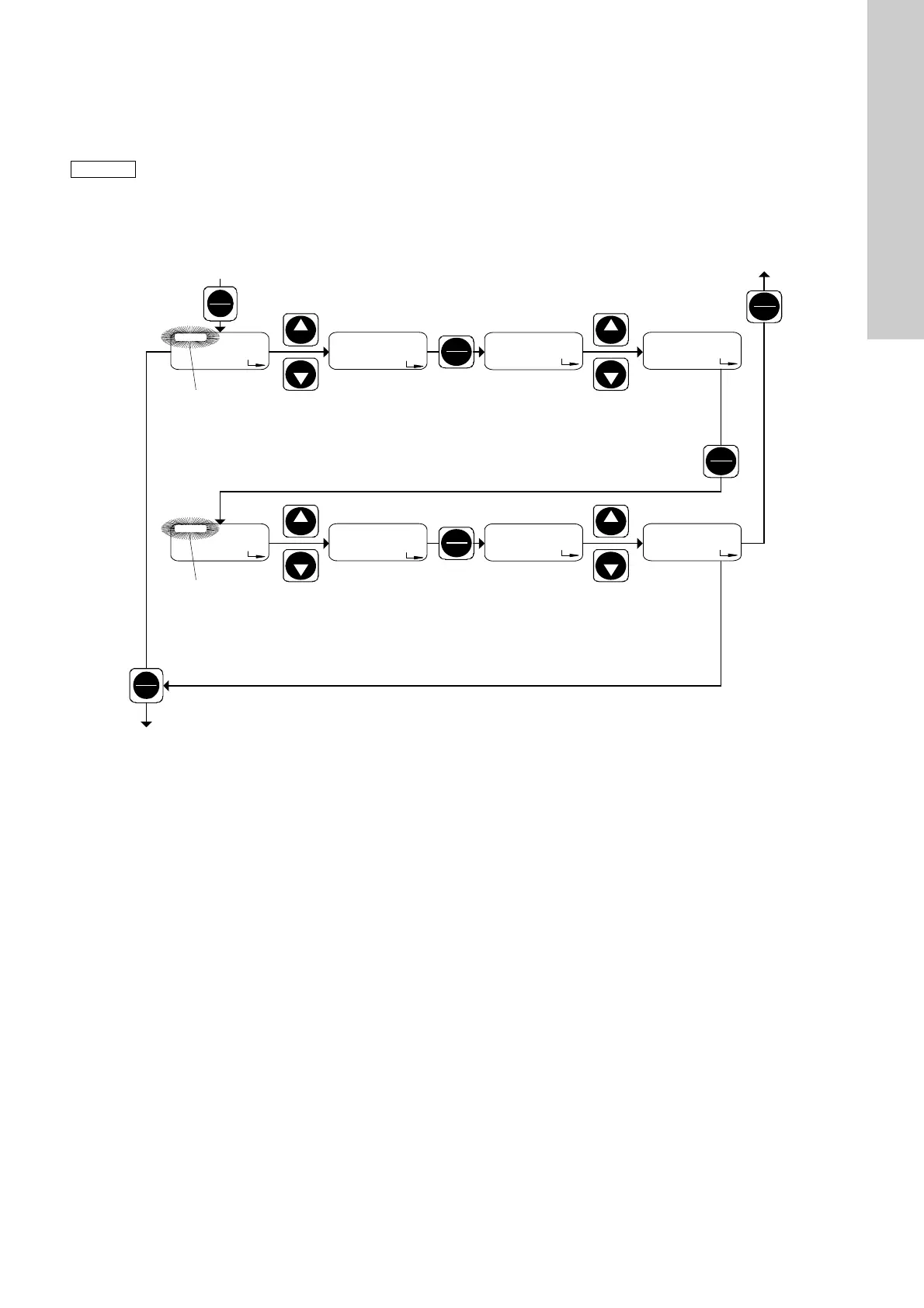

Şekil 39
Ölçümü ayarlama
İkinci fonksiyon seviyesinde, öncelikle referans çifti L için
değerleri girin:
Ekranda şu görünür
•mA
min.
için mevcut değer
Varsayılan değer: "L:0,0 mA" ("L:4,0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (yanıp sönüyor).
Aşağıdaki adımları takip edin:
1. "Up" ve "Down" ("Yukarı" ve "Aşağı") ok düğmelerini
kullanarak, minimum akım girişini mAmin. 0 mA (4 mA) ile
20 mA (e.g. mAmin. = 6 mA) arasında bir değer olarak girin.
2. "Start/Stop" ("Başlat/Durdur") düğmesine basın.
– mAmin. tahsisli debi QmA min. için akım değeri ekranda
görülür (varsayılan değer 0,000'dır).
3. "Up" ve "Down" ("Yukarı" ve "Aşağı") ok düğmelerini
kullanarak mAmin. (örneğin QmA min. = 10 l/s)'da debi
QmA min. için istenen değeri girin.
Şimdi referans çift H için değerleri girin:
1. "Start/Stop" ("Başlat/Durdur") düğmesine basın.
– mAmaks. için akım değeri ekranda görülür (varsayılan değer
"H:20,0 mA"dır).
2. "Up" ve "Down" ("Yukarı
" ve "Aşağı") ok düğmelerini
kullanarak, maksimum akım girişi değerini mAmaks. > mAmin.
(örneğin mAmaks. = 16 mA) girin.
3. "Start/Stop" ("Başlat/Durdur") düğmesine basın.
– mAmaks. tahsisli debi QmA maks. için akım değeri ekranda
görülür (varsayılan değer Q
maks
.'tır).
4. "Up" ve "Down" ("Yukarı" ve "Aşağı") ok düğmelerini
kullanarak, mAmaks. (örneğin QmA maks. = 40 l/s)'de debi
QmA maks. için istenen değeri girin.
• "Menu/Info" ("Menü/Bilgi") düğmesine basın (ayarı onaylayın
ve bir sonraki menü öğesine geçin) veya
• "Start/Stop" ("Başlat/Durdur") düğmesine basın (ayarı
onaylayın ve ikinci fonksiyon seviyesini kapatın).
Not
Ölçüm için ayar seçenekleri, seçilen akım sinyali
kontrolüne bağlıdır. 0-20 mA ve 4-20 mA için
parametreler birbirinden bağımsızdır.
Ölçüm parametreleri, ayarlanan ölçüm moduna göre
değiştirilir ve kaydedilir.
Ölçümden önce daha sonra kullanılan akım kontrolü
modunu (0-20 mA / 4-20 mA) manuel olarak ve
kontak sinyaliyle seçin.
(Manuel kontrol modu veya kontak sinyali kontrolü
için kontrol çıkışının ölçülmesi, 4-20 mA akım ölçümü
ile aynıdır.)
