Grundfos DDI 150-4

中文 (CN)
588
4.4.3 计量控制(流量监控器)
该压力传感器(配流量监控器的泵)作为一个计量控制器对整个功率
范围内的压力进行监控。
用于计量控制功能的流量监控器包括一个整合到计量泵头内的压力
传感器。
压力传感器作为水泵的流量监控器选项供货。 交货时压力传感器装
配在水泵上。 不可以升级。
4.4.4 流量补偿
流量补偿功能可以在系统压力变化时保持计量流量恒定。 压力传感
器探测到压力变化，电机速度被相应调整。
使用该功能时，必须在电子设备中启用压力控制或计量控制
(流量监控器)。

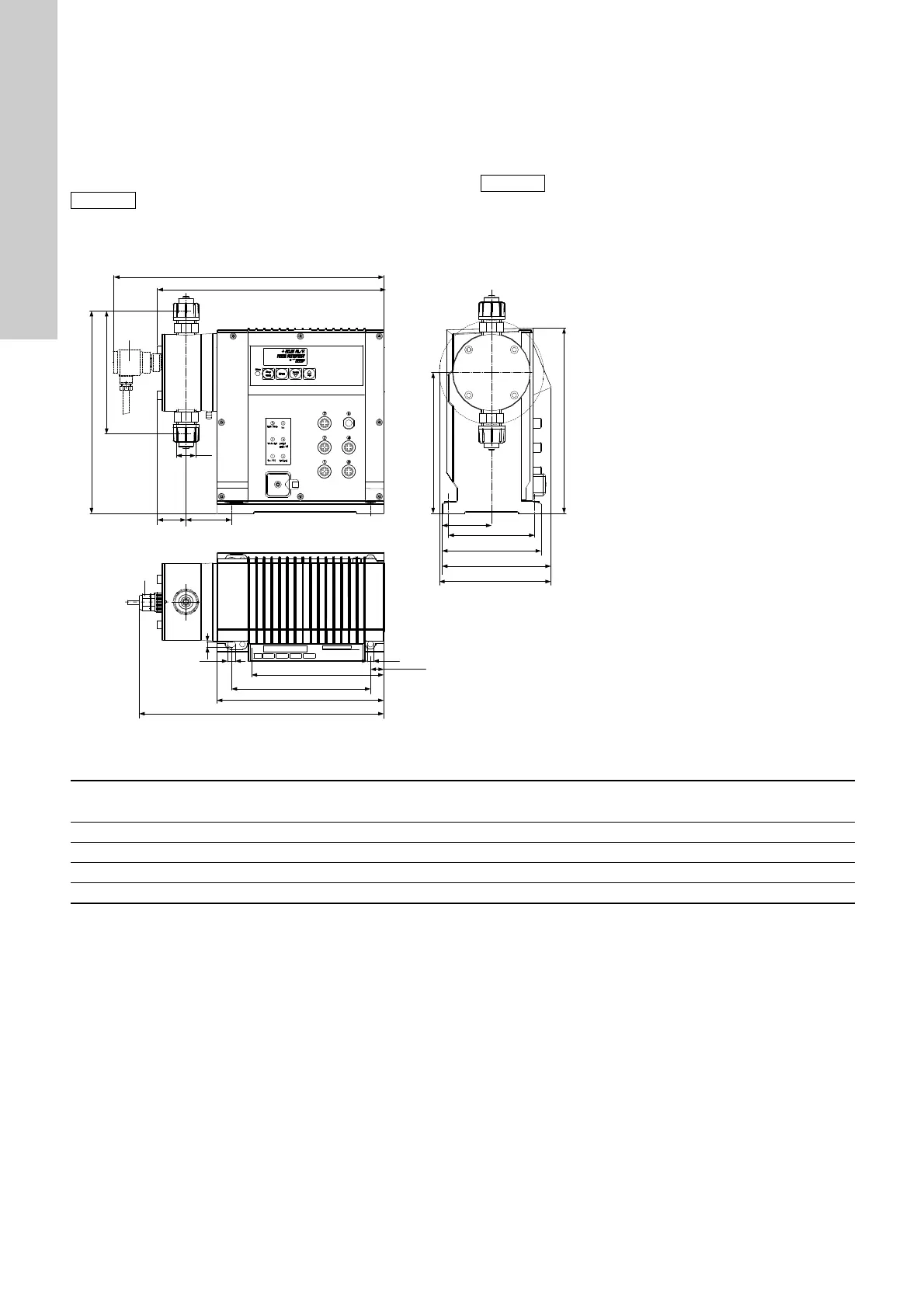

4.5 外部尺寸示意图
图 4 DDI 222
DDI 222 的外部尺寸
注意
压力控制的主要功能是保护水泵。 但此功能并不是过
流阀的替代品。
注意
在计量粘度近似于水或与水相等的介质时，不需要校
准水泵，因为水泵已经响应可能的系统压力变化。
在计量粘度不同于水的介质时，或是在软件升级后，
必须对水泵进行校准。
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: 隔膜泄漏传感器 (选配)
DS: 压力传感器 (配流量监控器的泵)
A3
[毫米]
A4
[毫米]
A5
[毫米]
B3
[毫米]
B4
[毫米]
C1
[毫米]
C4
[毫米]
D1 H2
[毫米]
H3
[毫米]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
