6. 电气连接
确保泵与电源之间的供电匹配性。
6.1 DDI 222的信号线连接

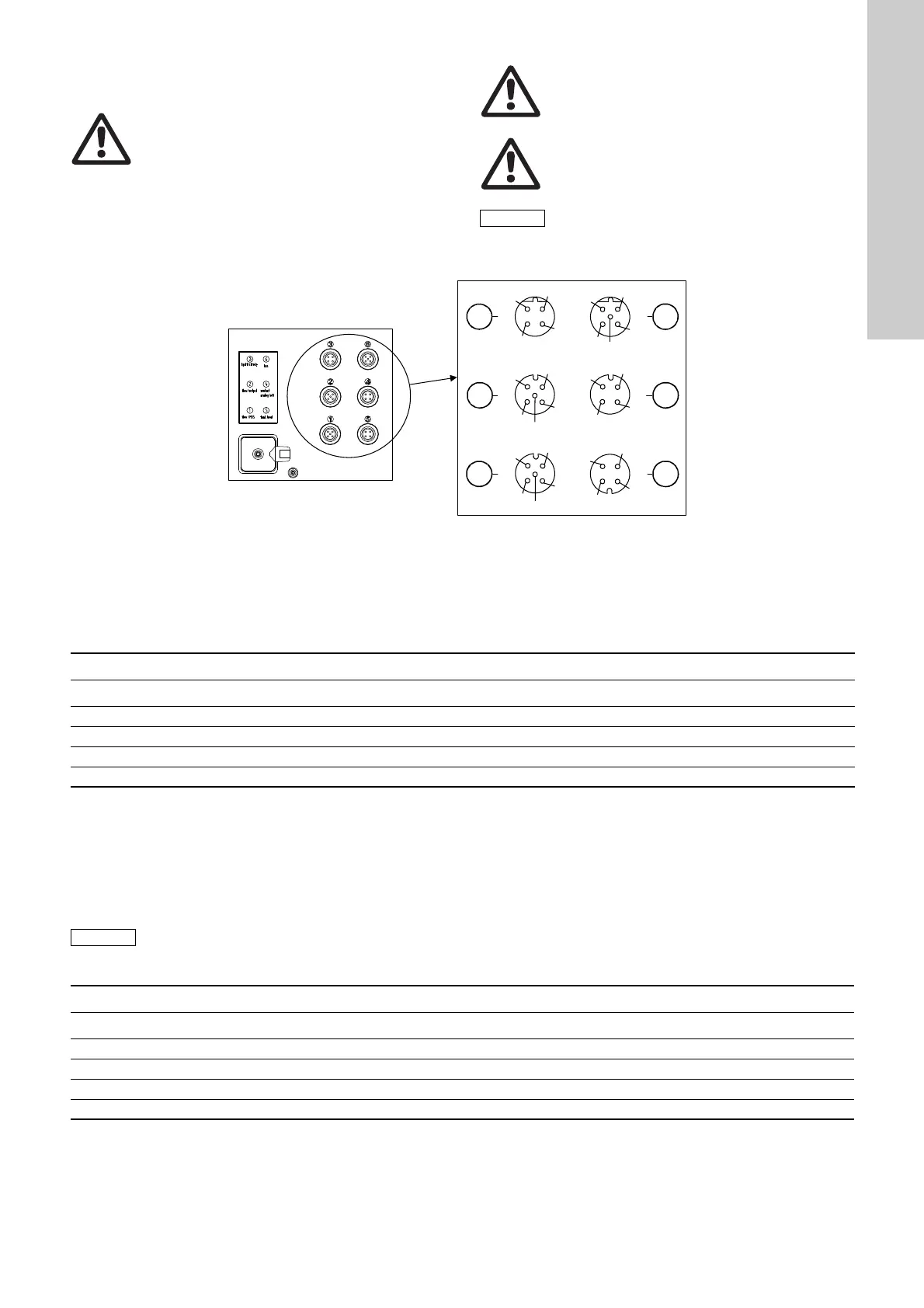

图 16 DDI 222 连接图
6.1.1 隔膜泄漏信号 / (压力传感器 - 流量监控器)
1号插座
用于隔膜泄漏信号(MBS) 和/或 压力传感器(配流量监控器的泵)。
隔膜泄漏信号和压力传感器预装一个接1号插座的M12插头。
• 按照下表连接电缆。
6.1.2 电流输出 / 流量监控器 (压力传感器)
2号插座
用于流量检测器选项的压力传感器。
压力传感器交货时为制成品，带有接1号插座或2号插座的M12插头。
电流输出表明当前计量流量，可独立于所选运行模式被加权。见
9.6.4 电流输入/输出加权 。
警告
只有合格人士才能执行电气连接工作!
在连接电源线和触点继电器之前先断开电源。
遵守地方性安全规范!
警告
只有获格兰富公司授权的人士才能打开泵的外壳!
警告
注意保护线路连接和插头免受腐蚀和潮湿。
仅取下需要使用的插座上的保护盖。
小心
供电电源必须与输入输出信号电气绝缘。
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
选配
1号插座 用途/线的颜色
管脚 信号分配 隔膜泄漏信号(MBS) 压力传感器
1+ 5 V x
3 压力传感器输入 x
4 MBS输入 黑色
5 GND 绿色/黄色 x
注意
压力传感器 (流量检测器):
如果2号插座也用于电流输出，可以将压力传感器连接
到1号插座；或者更好的方法是用组合插头将压力传感
器与电流输出一起接到2号插座。(组合插头产品号
96645265 (321-327))。
2号插座 信号线 用于
管脚 信号分配 信号线颜色 +/-电流输出 压力传感器
1+ 5 V 棕色 x
3 压力传感器输入 蓝色 x
4 电流输出 黑色 +
5 GND 绿色/黄色 - x
