Grundfos DMX 4-10 User Manual

12

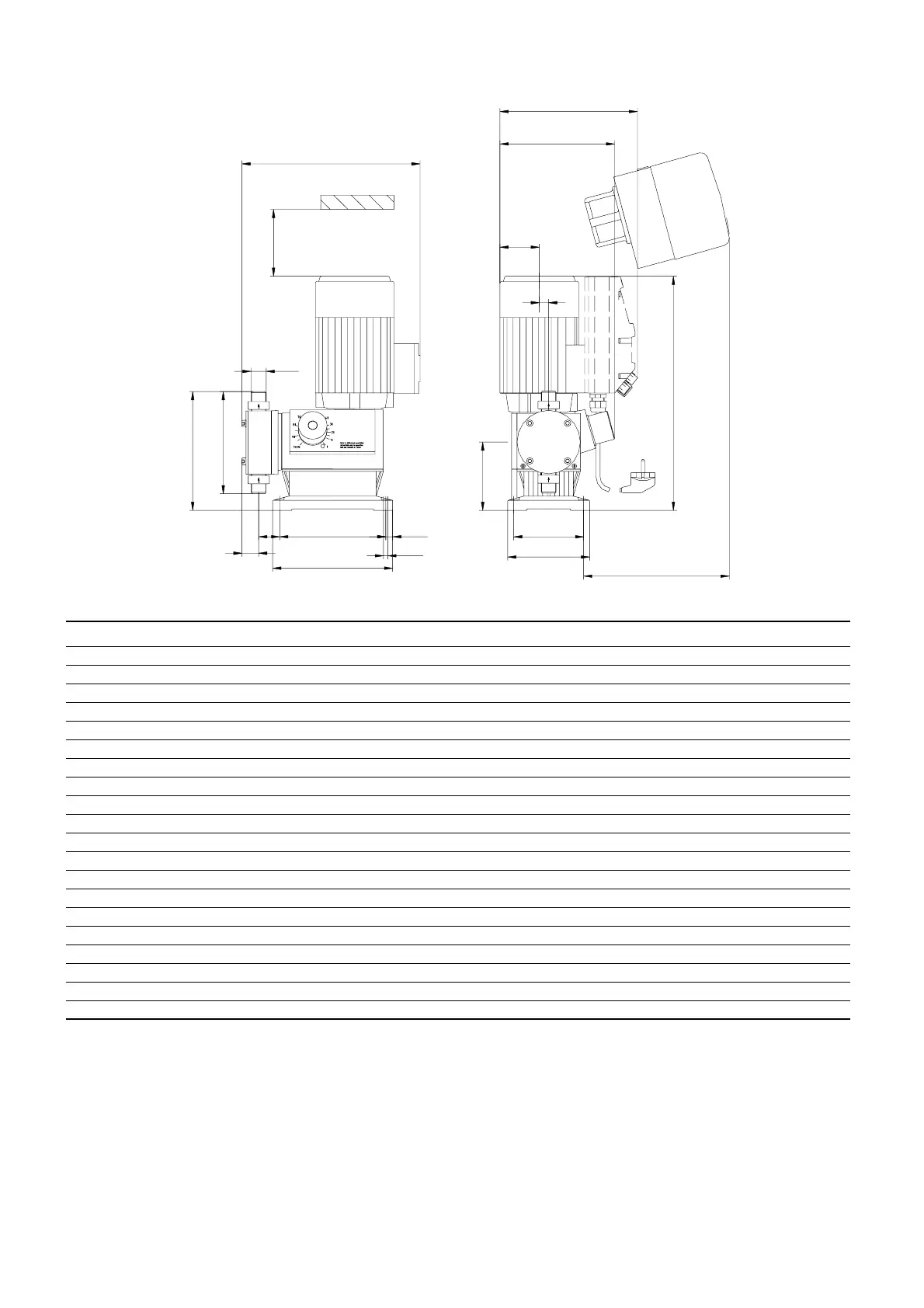

6.11 Dimensional sketches
Fig. 2 Dimensional sketches of DMX 221
Measurements in mm.
TM03 6295 4506
A3
B4
B3
59
14
D1
C4
C1
A2
A1
C2
D2
B2
B1
L
min. 100
H2
H3
102.5
H1
Pump type A1 A2 A3 B1 B2 B3 B4 L C1 C2 C4 D1 D2 H1 H2 H3
DMX 4-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 7-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 7.2-16 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 9-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 12-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 17-4 180 159 323 123 105 175 205 227 64 10.5 38 R 1 1/4 6.5 319 192 177
DMX 25-3 180 159 330 123 105 175 205 227 80 10.5 40 R 1 1/4 6.5 319 197 188
DMX 8-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 13.7-16 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 14-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 18-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 26-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 39-4 180 159 323 123 105 175 205 227 64 10.5 38 R 1 1/4 6.5 319 192 177
DMX 60-3 180 159 330 123 105 175 205 227 80 10.5 40 R 1 1/4 6.5 319 197 188
DMX 16-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 27-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 35-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 50-10 180 159 275 123 105 175 205 227 32 10.5 25 R 5/8 6.5 319 179 153
DMX 75-4 180 159 323 123 105 175 205 227 64 10.5 38 R 1 1/4 6.5 319 192 177
DMX 115-3 180 159 330 123 105 175 205 227 80 10.5 40 R 1 1/4 6.5 319 197 188
