• Konstantkurva.
Den externa analoga signalen styr pumpkurvan mellan min.kurvan och
den inställda konstantkurvan enligt kurvan i fig. 2.
• Konstanttryckreglering eller proportionell tryckreglering.
Den externa analoga signalen styr börvärdet för pumpens tryckhöjd mel-
lan börvärdet enligt min.kurvan och det inställda börvärdet enligt kurvan i
fig. 2.
Vid en ingångsspänning som underskrider 0,5 V kör pumpen på min.kurvan.
Börvärdet kan inte ändras.
Börvärdet kan endast ändras när ingångsspänningen är högre än 0,5 V.

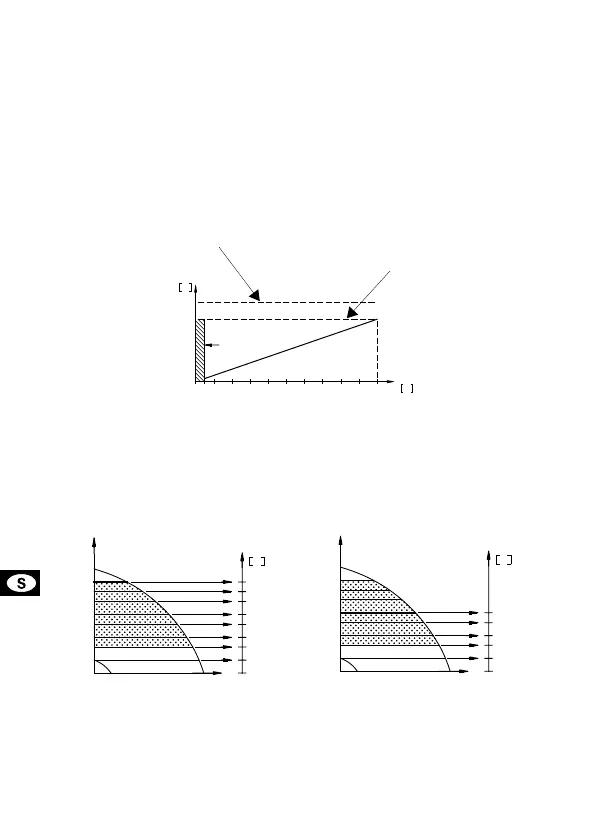

Fig. 2
OBS:
• Ingången för max.kurva, plint 7 och 10, skall vara öppen.
• Ingången för min.kurva, plint 7 och 9, skall vara sluten.
Nedanstående exempel visar användningen av analog styrspänning med
pumpen inställd för drift med konstanttryckreglering:
Fig. 3
OBS: Av ovanstående bilder kan utläsas, att antalet regleringskurvor som
kan väljas med extern analog signal, är beroende av pumpens inställda bör-
värde, H
bör.
.
TM00 5550 4596
TM01 1384 4497 TM01 1385 4497
890107654321
m
V
H
U
Max. tryckhöjd/konstantkurva
Inställd tryckhöjd/konstantkurva
H
bör.
Min.kurva
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
bör.
10
7,5
5,0
2,5
0,5
0
V
U
H
bör.
