4. Montagem do módulo
Para instalar um módulo, retirar a tampa existente na caixa de terminais e
colocar a nova tampa integrada no módulo. Não esquecer retirar a placa.
Esta nova tampa aumenta a altura da caixa de terminais em aproximada-
mente 27 mm.

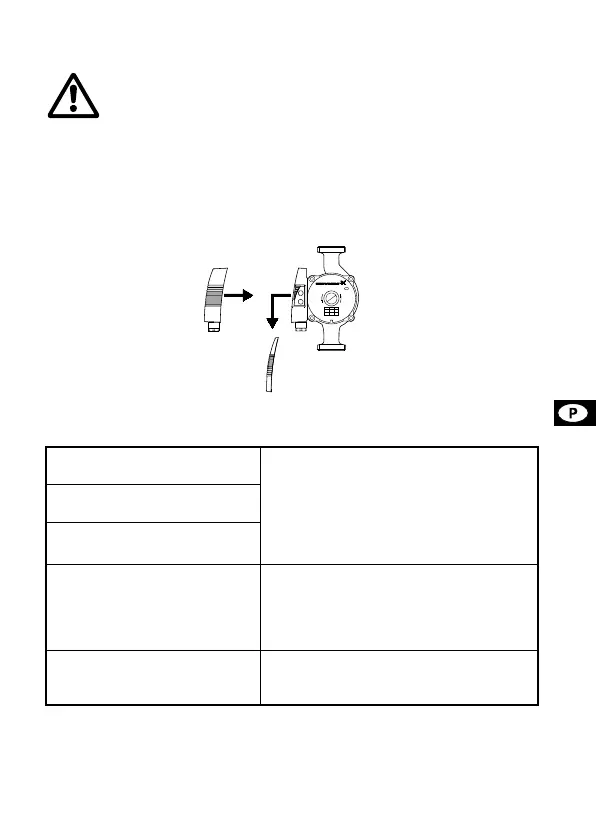

Ver fig. 4 e a figura no fim destas instruções.
Fig. 4
5. Características técnicas
Não faça quaisquer ligações na caixa de terminais do circulador
senão após a alimentação eléctrica ter sido desligada, pelo me-
nos, há 5 minutos.
TM00 6260 4401
Entrada de arranque/paragem
Interruptor exterior livre de potencial.
Carga de contacto: 5 V, 0,1 mA.
Cabo blindado.
Resistência na argola: Máx. 130 Ω/km.
Níveis lógicos:
Zero: U < 1,5 V.
Um: U > 4,0 V.
Entrada da curva de máx.
Entrada da curva de mín.
Saída do sinal de avaria
Contacto interno de comutação, livre de
potencial.
Carga máxima: 250 V, 2 A, AC1.
Carga mínima: 5 V, 1 mA.
Cabo blindado.
Entrada do sinal analógico,
0-10 V
Sinal exterior: 0-10 VDC.
Carga máxima: 0,1 mA.
Cabo blindado.
Sujeito a alterações.
