Grundfos MC 40/60

28
• Curva constante.
O sinal exterior analógico posicionará a curva do circulador dentro de
uma zona intermédia entre a curva de mínimo e a curva constante, selec-
cionada segundo a característica indicada na fig. 2.
• Controlo de pressão constante ou proporcional.
O sinal exterior analógico controlará o ponto pré-fixado, em termos de al-
tura manométrica, entre o ponto pré-fixado correspondente à curva de
mín. e o ponto pré-fixado seleccionado segundo a característica indicada
na fig. 2.
A uma tensão de entrada inferior a 0,5 V, o circulador funcionará segundo a
curva de mín. O ponto pré-fixado não pode ser alterado.
O ponto pré-fixado só pode ser alterado quando a tensão de entrada (input)
for superior a 0,5 V.

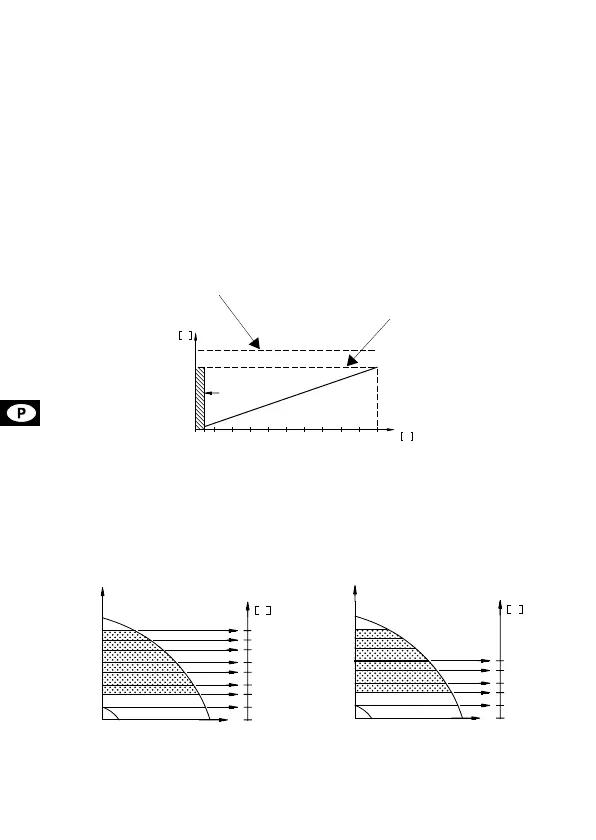

Fig. 2
Nota:
• A entrada da curva de máx., terminais 7 e 10, deve estar aberta.
• A entrada da curva de mín., terminais 7 e 9, deve estar fechada.
O exemplo em baixo ilustra a utilização de um controlo analógico em tensão
com um circulador em modo de controlo de pressão constante:
Fig. 3
Nota: Como se pode verificar pela figura, a quantidade de curvas que pode
ser seleccionado através do sinal analógico externo depende do ponto pré-
fixado do circulador, H
fixada
.
TM00 5550 4596
TM01 1384 4497 TM01 1385 4497
890107654321
m
V
H
U
Altura máx./curva constante
Altura fixada/curva constante
H
fixada
Curva de mín.
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
fixada
10
7,5
5,0
2,5
0,5
0
V
U
H
fixada
