Grundfos MC 40/60

37

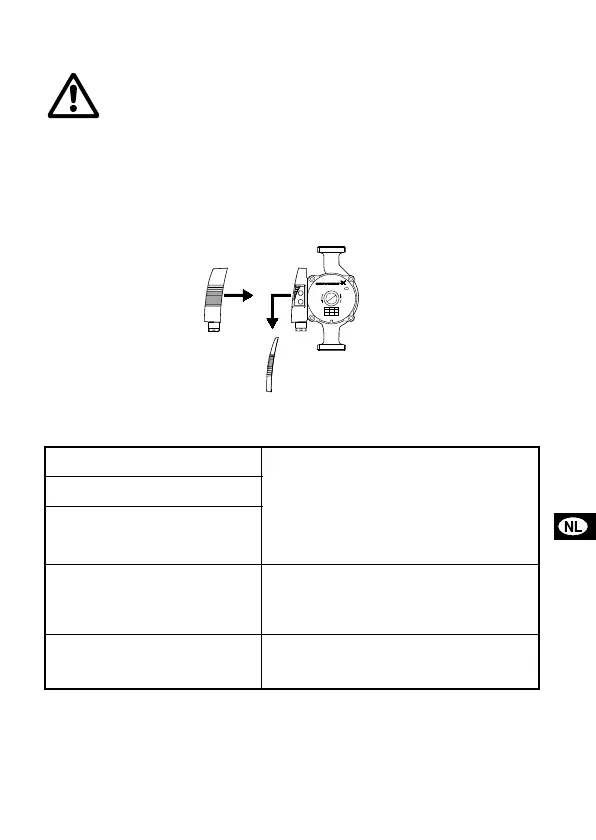

4. Installatie van het moduul
Om een moduul te plaatsen verwijdert u het bestaande deksel van de klem-
menkast en vervangt u deze door het nieuwe deksel met geïntegreerde mo-
duul. Vergeet niet het label te verwijderen.
Hiermee neemt de hoogte van de klemmenkast met ca. 27 mm toe.
Zie fig. 4 en de tekening achterin deze instructies.
Fig. 4
5. Technische specificaties
Maak geen aansluitingen in de klemmenkast tenzij de voedings-
spanning naar de pomp ten minste 5 minuten is uitgeschakeld.
TM00 6260 4401
Ingang start/stop
Extern potentiaalvrij contact.
Contactbelasting: 5 V, 0,1 mA.
Afgeschermde kabel.
Lusweerstand: max. 130 Ω/km.
Logische niveaus:
Logische “0”: U < 1,5 V.
Logische “1”: U > 4,0 V.
Ingang max. pompcurve
Ingang min. pompcurve
Storingssignaaluitgang
Intern potentiaalvrij wisselcontact.
Maximumbelasting: 250 V, 2 A, AC1.
Minimumbelasting: 5 V, 1 mA.
Afgeschermde kabel.
Ingang voor analoog signaal
(0-10 V)
Extern signaal: 0-10 VDC.
Maximumbelasting: 0,1 mA.
Afgeschermde kabel.
Wijzigingen voorbehouden.
