4. Montaggio del modulo
Per applicare un modulo, rimuovere il coperchio morsettiera ed inserire
quello nuovo dotato di modulo. Non dimenticarsi di levare la targhetta copri
contatto.
Il nuovo coperchio aumenta l’altezza della morsettiera di circa 27 mm.
Vedere fig. 4 e la figura alla fine di queste istruzioni.

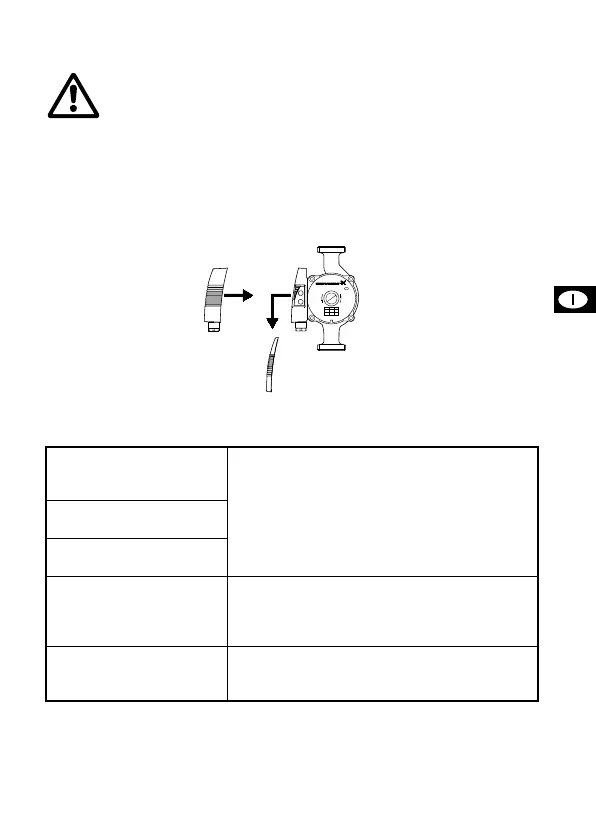

Fig. 4
5. Dati tecnici
Non effettuare nessun collegamento elettrico alla morsettiera della
pompa prima di avere tolto alimentazione elettrica da almeno 5 mi-
nuti.
TM00 6260 4401
Ingresso di avviamento/
arresto
Interruttore esterno senza potenziale.
Carico di contatto: 5 V, 0,1 mA.
Cavo schermato.
Resistenza di anello: max. 130 Ω/km.
Livelli logici:
Zero logico: “0”: U < 1,5 V.
Uno logico: “1”: U > 4,0 V.
Ingresso di curva max.
Ingresso di curva min.
Uscita segnale di guasto
Contatto interno privo di potenziale.
Carico massimo: 250 V, 2 A, AC1.
Carico minimo: 5 V, 1 mA.
Cavo schermato.
Ingresso per segnale
analogico 0-10 V
Segnale esterno: 0-10 VDC.
Carico massimo: 0,1 mA.
Cavo schermato.
Soggetto a modifiche.
