17
4. Montage du module
Pour mettre en place un module, retirer le couvercle actuel de la boîte à bor-
nes, puis installer le nouveau couvercle comprenant le module. Ne pas
oublier d’enlever l’étiquette.
Le nouveau couvercle augmente la hauteur de la boîte à bornes d’environ
27 mm.

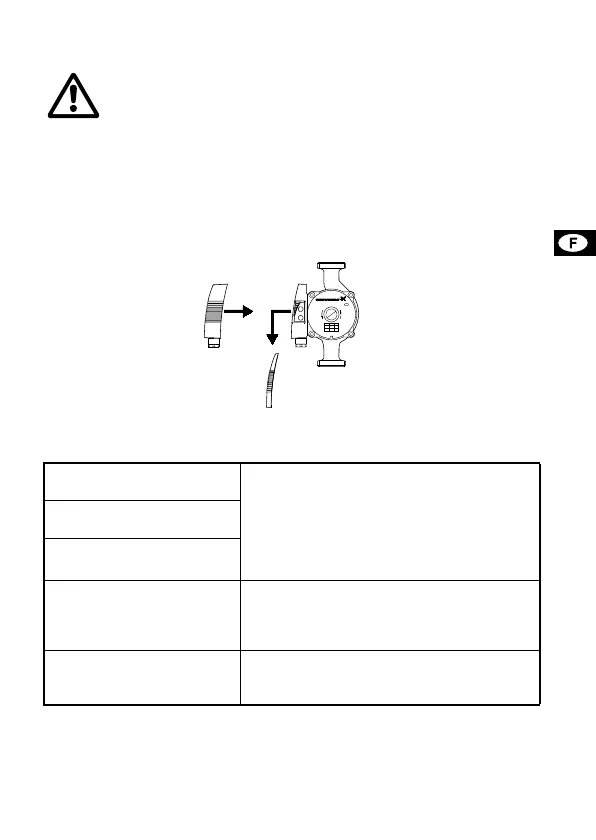

Voir fig. 4 et la figure à la fin de la présente notice.
Fig. 4
5. Caractéristiques techniques
Ne jamais effectuer de branchements à l’intérieur de la boîte à bor-
nes du circulateur, sauf si l’alimentation électrique a été coupée
pendant au moins 5 minutes.
TM00 6260 4401
Entrée de marche/arrêt
Contact externe libre de potentiel.
Charge des contacts: 5 VDC, 0,1 mA.
Câble blindé.
Résistance de boucle: maximum 130 Ω/km.
Niveaux logiques:
Zéro logique: U < 1,5 V.
Un logique: U > 4,0 V.
Entrée de courbe maxi
Entrée de courbe mini
Sortie du signal de défaut
Contact inverseur interne libre de potentiel.
Charge maximale: 250 V, 2 A, AC1.
Charge minimale: 5 VDC, 1 mA.
Câble blindé.
Entrée du signal analogique
0-10 V
Signal externe: 0-10 VDC.
Charge maximale: 0,1 mA.
Câble blindé.
Nous nous réservons tout droit de modifications.
