Grundfos MC 40/60

16
• Courbe constante.
Le signal analogique externe réglera la courbe du circulateur dans la
plage comprise entre la courbe mini et la courbe constante sélectionnée
suivant la caractéristique indiquée sur la fig. 2.
• Régulation à pression constante ou proportionnelle.
Le signal analogique externe réglera le point de consigne de la hauteur
manométrique du circulateur entre le point de consigne correspondant à
la courbe mini et le point de consigne sélectionné selon la caractéristique
indiquée sur la fig. 2.
A une tension d’entrée inférieure à 0,5 V, le circulateur fonctionnera suivant
la courbe mini. Le point de consigne ne peut pas être changé.
Le point de consigne peut seulement être changé lorsque la tension d’entrée
est supérieure à 0,5 V.

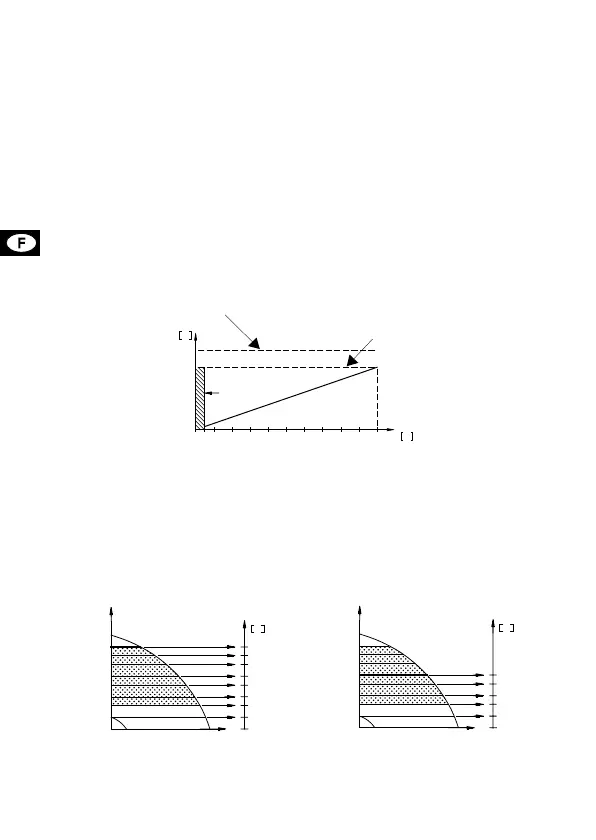

Fig. 2
Nota:
• L’entrée de la courbe maxi, bornes 7 et 10, doit impérativement être
ouverte.
• L’entrée de la courbe mini, bornes 7 et 9, doit impérativement être fermée.
Les illustrations ci-dessous donnent en exemple l’utilisation d’une tension de
commande en connexion avec un circulateur en mode de régulation par
pression constante:
Fig. 3
Nota: Comme il apparaît dans la figure ci-dessus, le nombre de courbes
pouvant être sélectionné par un signal analogique externe, dépendra du
point de consigne du circulateur, H
réglée
.
TM00 5550 4596
TM01 1384 4497 TM01 1385 4497
890107654321
m
V
H
U
Hauteur manométrique maxi/
courbe constante
Réglage de hauteur manométrique/
courbe constante
H
réglée
Courbe mini
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
10
7,5
5,0
2,5
0,5
0
V
U
H
réglée
H
réglée
