Grundfos MC 40/60

15

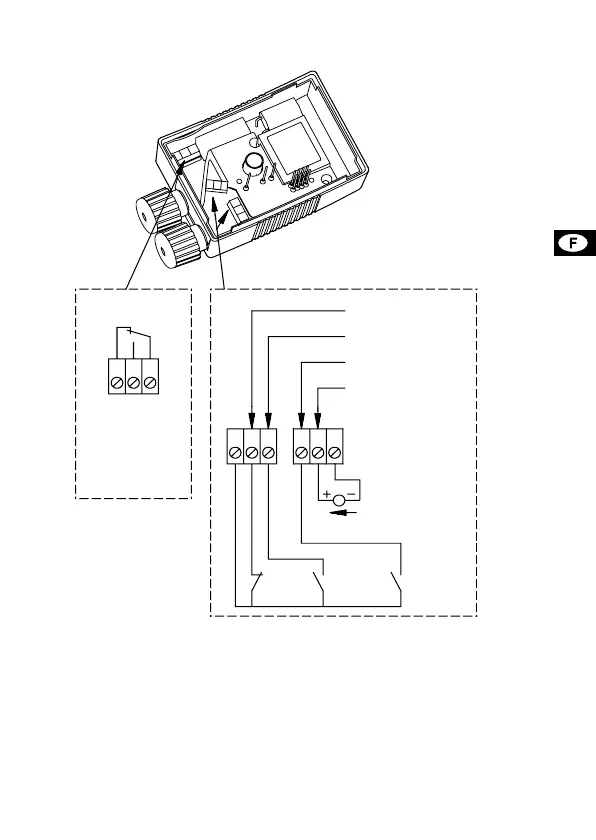

Fig. 1
Nota: Si l’entrée 0-10 V est utilisée (bornes 11 et 12), il doit impérativement
y avoir un pont entre les bornes 7 et 9 (l’entrée de la courbe mini doit être
fermée).
3. Contrôle analogique externe 0-10 V
Le module MC 40/60 présente une entrée pour un émetteur de signaux ana-
logiques externes 0-10 V (bornes 11 et 12). Par l’intermédiaire de cette en-
trée, le circulateur peut être commandé par un contrôleur si le circulateur a
été réglé sur l’un des modes de régulation suivants:
TM01 1082 4401
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
Courbe mini
(régime de nuit)
Courbe maxi
Entrée analogi-
que 0-10 V
Marche/arrêt
Arrêt
Mini
Maxi
Signal de défaut
