20
regolatore esterno, sempre ché in precedenza la pompa sia stata impostata
su uno dei seguenti modi di regolazione:
• Curva costante.
Il segnale analogico esterno imposterà una curva di funzionamento com-
presa tra la curva max. e la curva min., in base alle caratteristiche di fig. 2.
• Regolazione a pressione costante o proporzionale.
Il segnale analogico esterno imposterà una prevalenza in base alle preva-
lenze della curva max. e min., come da caratteristiche di fig. 2.
Per tensioni di segnale inferiori a 0,5 V la pompa funzionerà su curva min. In
tali condizioni, il setpoint non potrà essere cambiato.
Il setpoint può venire cambiato solo quando la tensione in ingresso è mag-
giore di 0,5 V.

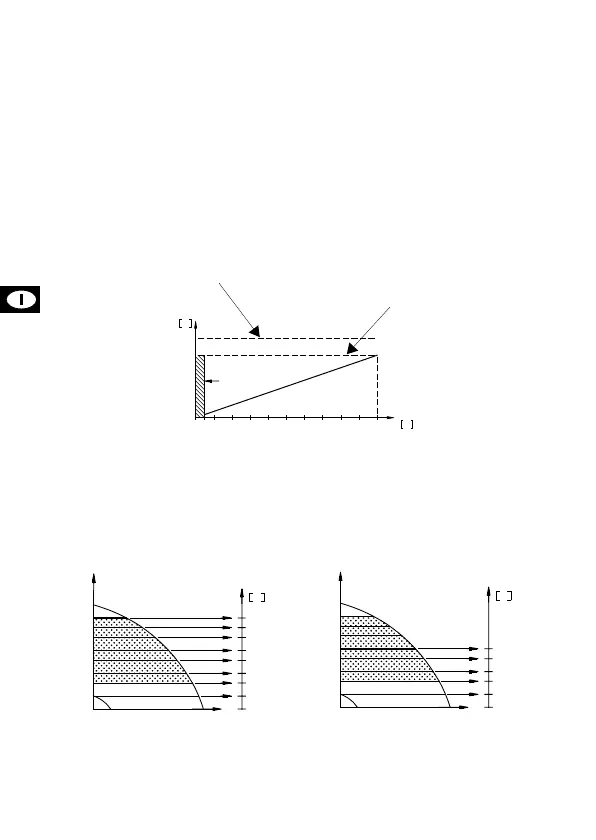

Fig. 2
Nota:
• L’ingresso di curva max., morsetti 7 e 10, deve essere aperto.
• L’ingresso di curva min., morsetti 7 e 9, deve essere chiuso.
Gli esempi sottostanti mostrano l'uso di una tensione di controllo su una
pompa in modo di regolazione a pressione costante:
Fig. 3
Nota: Come appare dalle figure, il numero di curve selezionabili dal segnale
di controllo, dipende dal setpoint della pompa, H
set
.
TM00 5550 4596
TM01 1384 4497
TM01 1385 4497
890107654321
m
V
H
U
Prevalenza max./curva costante
Prevalenza impostata/curva costante
H
set
Curva min.
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
set
10
7,5
5,0
2,5
0,5
0
V
U
H
set
