Grundfos MC 40/60

19

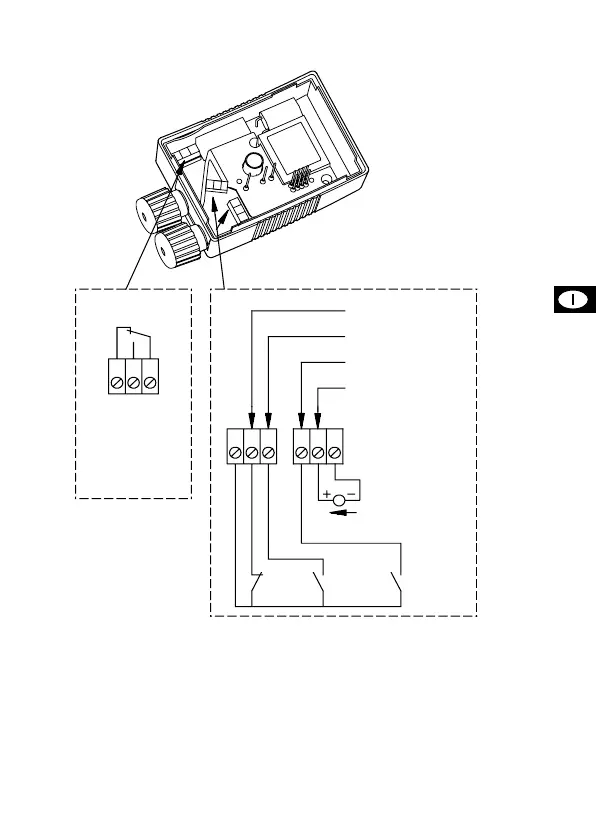

Fig. 1
Nota: Se viene utilizzato l’ingresso 0-10 V (morsetti 11 e 12), deve essere
presente un collegamento tra i morsetti 7 e 9 (l’ingresso di curva minima
deve essere chiuso).
3. Regolatore esterno con segnale 0-10 V
Il modulo MC 40/60 dispone di un ingresso per un segnale esterno 0-10 VDC
proveniente da un trasmettitore analogico di segnale (collegabile ai morsetti
11 e 12). Attraverso questo ingresso, la pompa può venire controllata da un
TM01 1082 4401
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
Curva min. (funzio-
namento notturno)
Curva max.
Ingresso analo-
gico 0-10 V
A
vviamento/arresto
Stop
Min.
Max.
S
egna
l
e
di
guasto
