• Bedrijf volgens pompcurve.
Het externe analoge signaal stelt de pompcurve in binnen het bereik van
de min. pompcurve tot de constante pompcurve die volgens de karakteris-
tiek in fig. 2 werd geselecteerd.
• Bedrijf op basis van constant drukverschil of drukverschil met lei-
dingweerstandcompensatie.
Het externe analoge signaal regelt de gewenste waarde voor de opvoer-
hoogte van de pomp tussen de gewenste waarde die overeenkomt met de
min. pompcurve en de gewenste waarde die volgens de karakteristiek in
fig. 2 werd geselecteerd.
Bij een ingangspanning van minder dan 0,5 V werkt de pomp volgens de
min. pompcurve. De gewenste waarde kan niet gewijzigd worden.
De gewenste waarde kan alleen worden gewijzigd als de ingangsspanning
hoger is 0,5 V.
Fig. 2
Opm.:
• De ingang voor de max. pompcurve, klemmen 7 en 10, moet zijn ge-
opend.
• De ingang voor de min. pompcurve, klemmen 7 en 9, moet zijn gesloten.

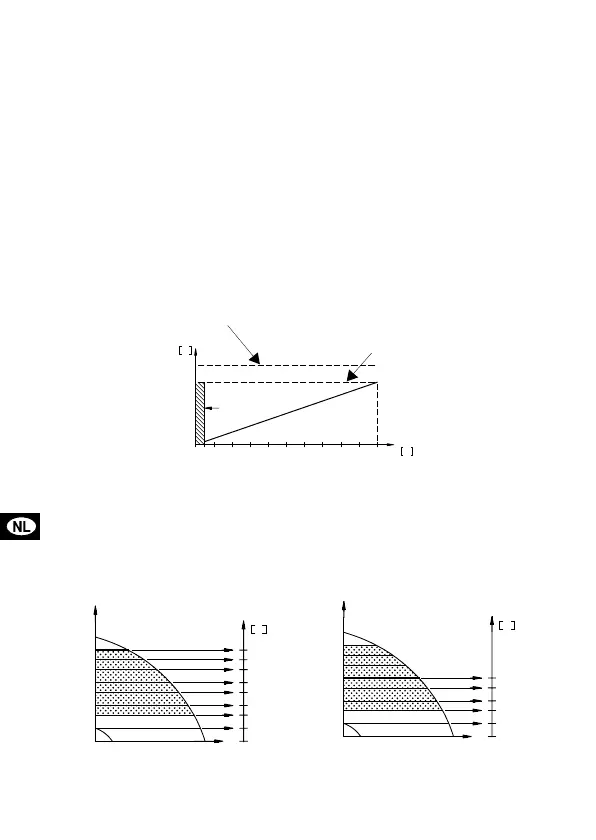

De onderstaande voorbeelden illustreren het analoge 0-10 V signaal bij de
regelmethode op basis van constant drukverschil:
Fig. 3
Opm.: Zoals u ziet is het aantal curven dat geselecteerd kan worden afhan-
kelijk van de gewenste waarde H
gew.
.
TM00 5550 4596
TM01 1384 4497 TM01 1385 4497
890107654321
m
V
H
U
Ingestelde opvoerhoogte/
constante pompcurve
H
gew.
Min. pompcurve
Max. opvoerhoogte/
constante pompcurve
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
V
U
H
gew.
10
7,5
5,0
2,5
0,5
0
V
U
H
gew.
