Grundfos MC 40/60

35

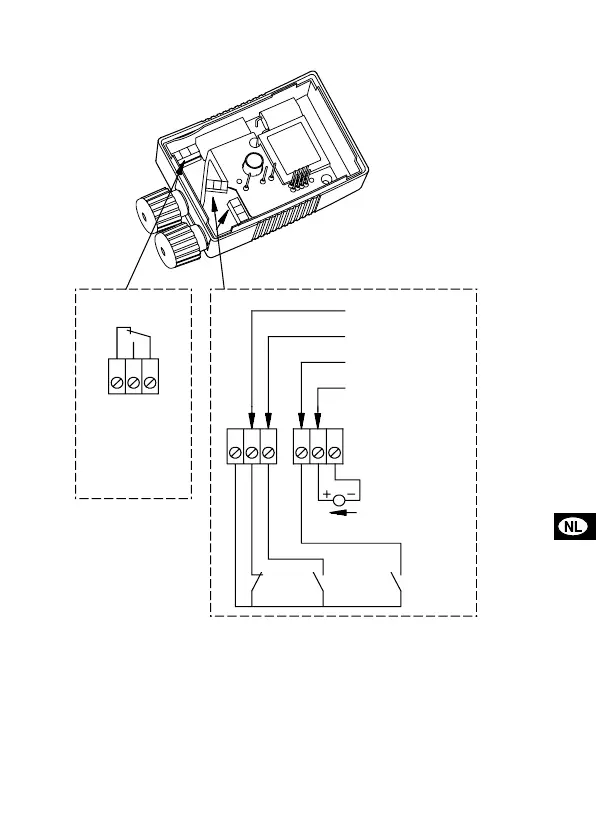

Fig. 1
Opm.: Bij gebruik van de ingang van 0-10 V (klem 11 en 12) dienen de klem-
men 7 en 9 met elkaar te zijn verbonden (de ingang voor de min. pompcurve
moet gesloten zijn).
3. Externe analoge regelaar (0-10 V)
Het moduul MC 40/60 is voorzien van een ingang voor een externe analoge
meetopnemer (0-10 V DC, klemmen 11 en 12). De pomp kan via deze in-
gang worden geregeld met een externe regelaar, indien de pomp is ingesteld
op één van de volgende regelmethoden:
TM01 1082 4401
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
Min. curve
(nachtbedrijf)
Max. curve
Analoge ingang
(0-10 V)
Start/stop
Stop
Min.
Max..
Storingssignaal
