Grundfos MC 40/60

27

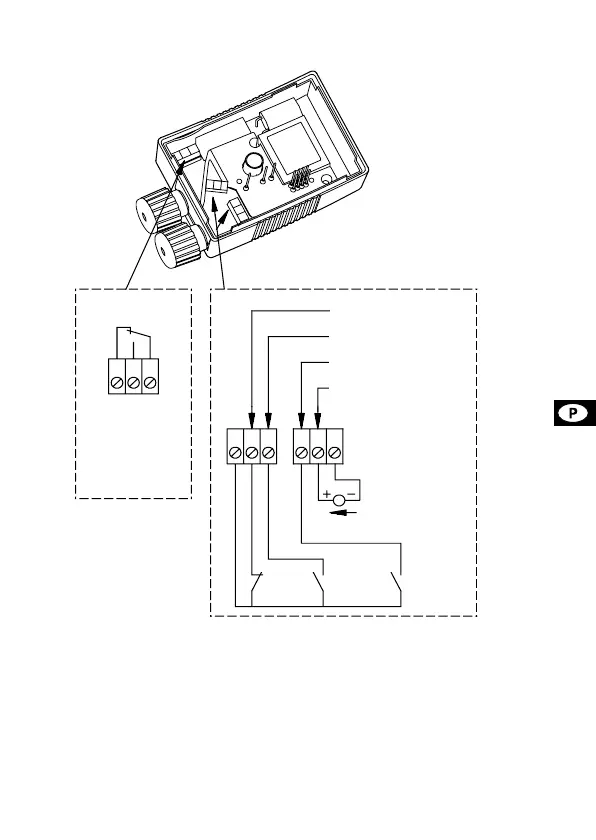

Fig. 1
Nota: Se a entrada 0-10 V for utilizada (terminais 11 e 12), tem de haver
uma ligação entre os terminais 7 e 9 (a entrada para a curva de mín. deve
ser ligada).
3. Controlo exterior analógico, 0-10 V
O módulo MC 40/60 tem uma entrada de sinal para um transmissor analó-
gico exterior, de 0 a 10 V (corrente contínua), através dos terminais 11 e 12.
Por meio desta entrada, o circulador pode ser comandado por um controla-
dor exterior, se aquele tiver sido programado para uma dos seguintes modos
de controlo:
TM01 1082 4401
NC
NO
C
213
9
87
10
11
12
DC 0-10 V
1
2
3
7
8
10
11
12
9
Curva de mín. (funcio-
namento nocturno)
Curva de máx.
Entrada analógica,
0-10 V
Arranque/paragem
Para-
gem
Mín.
Máx.
Sinal de avaria
