• Vakiokäyrä.
Ulkoinen analoginen viesti ohjaa pumppukäyrää minimikäyrän ja asetetun
vakiokäyrän välillä kuvan 2 periaatteen mukaisesti.
• Painesäätö tai suhteutettu painesäätö.
Ulkoinenn analoginen viesti ohjaa pumpun nostokorkeuden asetuspistettä
minimikäyrää vastaavan asetuspisteen ja asetetun asetuspisteen välillä
kuvan 2 periaatteen mukaisesti.
Pienemmällä kuin 0,5 V tulojännitteellä pumppu toimii minimikäyrällä. Ase-
tuspistettä ei voi muuttaa.
Asetuspiste voidaan muuttaa ainoastaan tulojännitteen ollessa korkeampi
kuin 0,5 V.

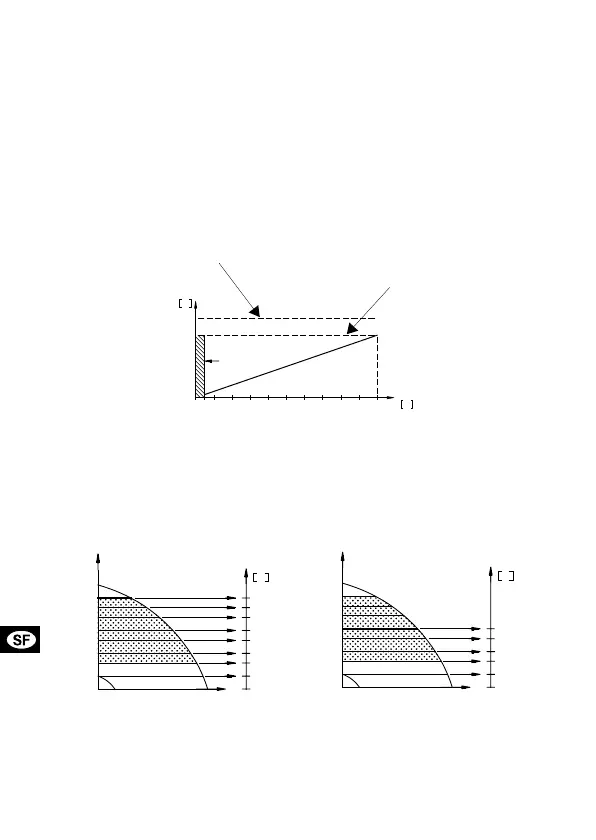

Kuva 2
Huom.
• Maks. käyrän tulo, liittimet 7 ja 10, on oltava auki.
• Min. käyrän tulo, liittimet 7 ja 9, on oltava suljettu.
Alempana esitetyt esimerkit kuvaavat analogisen ohjausjännitteen käyttöä
pumpun ollessa vakiopainesäädöllä:
Kuva 3
Huom. Kuten ylläesitetystä ilmenee, tulee ulkoisen analogisen viestin valitta-
vissa olevat säätökäyrät olemaan riippuvaisia pumpun asetetusta asetuspis-
teestä, H
aset.
.
