Grundfos MQ 3-25 - Page 158

Polski (PL)
158
7. Montaż i przyłącza
7.1 Montaż pompy
Pompa jest odporna na działanie promieni
słonecznych i może być montowana na zewnątrz
i wewnątrz budynków. W przypadku montażu pompy
na zewnątrz zalecane jest zabezpieczenie pompy
odpowiednią osłoną.
Zawsze montować pompę na płycie podstawy
z poziomym króćcem ssawnym i pionowym króćcem
tłocznym.
Pompa musi być zamontowana poziomo.
Maksymalny dopuszczalny kąt nachylenia: ± 18 °.
Patrz rys. 3.

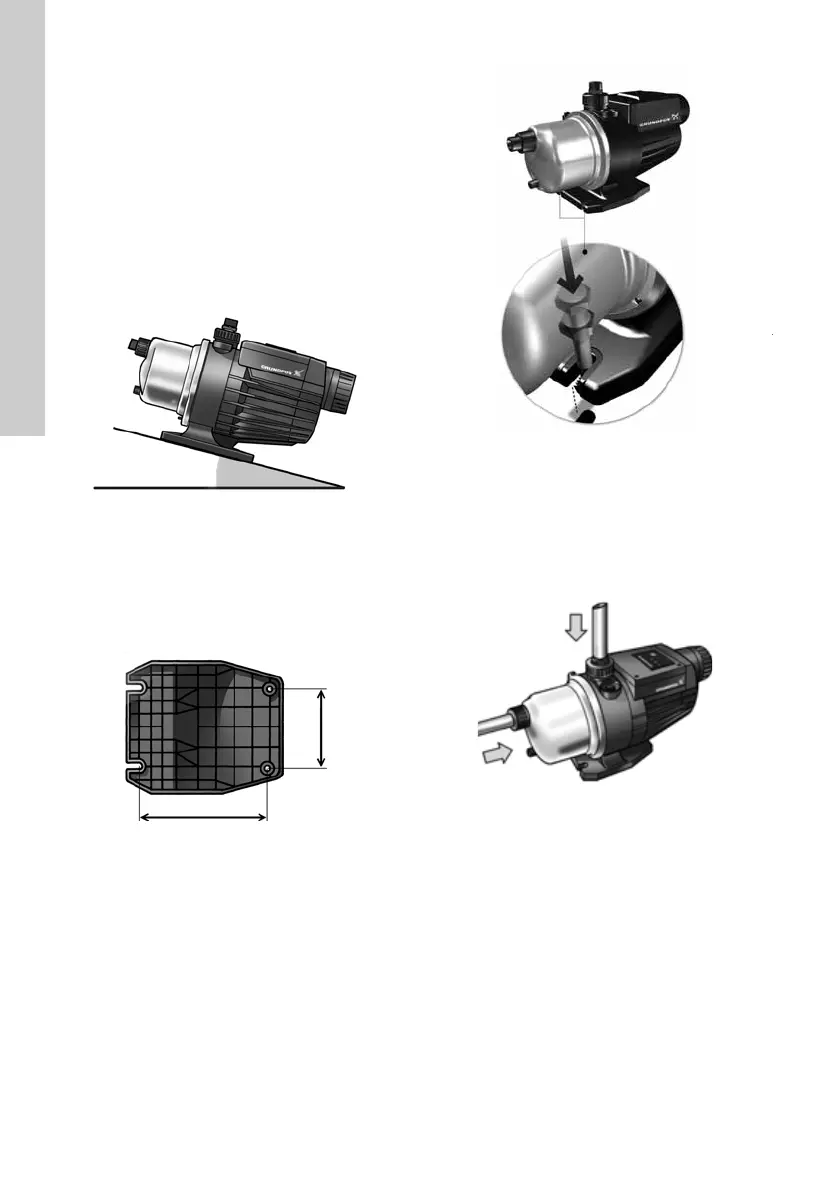

Rys. 3 Poziomy montaż MQ
Pompa musi być przymocowana do stałego podłoża
śrubami przez otwory znajdujące się w płycie
podstawy. Patrz rys. 4.
Otwory na śruby przykryte są cienką warstwą
tworzywa, który musi zostać usunięty w momencie
jego użycia. Patrz tys. 5.
Rys. 4 Płyta podstawy
Rys. 5 Usuwanie cienkiej warstwy tworzywa
w otworach śrubowych.
Pompa posiada elastyczny króciec tłoczny, ± 5 °,
u
łatwiający połączenie. Nie należy używać zbyt
dużej siły przy podłączaniu rur.
Pompa jest dostarczana z skręcanymi przyłączami
G 1 (50 Hz) lub 1" NPT (60 Hz) pasującymi do
króćca ssawnego i tłocznego. Patrz rys. 6.
Rys. 6 Montaż przyłączeń skręcanych do
króćca ssawnego i tłocznego
TM01 9691 2600TM01 9692 2600
Maks. ± 18 °
11,4 cm
19,0 cm
TM05 5156 3412TM01 9698 2600
