Slovenčina (SK)
202
7. Montáž a pripojenie
7.1 Montáž čerpadla
Čerpadlo je odolné voči slnečnému žiareniu a môže
byť inštalované ako vnútri, tak aj vonku. Pri inštalácii
vonku, sa odporúča chrániť čerpadlo vhodným
krytom.
Vždy namontujte čerpadlo na základovú dosku
s horizontálnym sacím hrdlom a vertikálnym
výtlačným hrdlom.
Čerpadlo musí byť namontované vodorovne.
Maximálny prípustný uhol sklonu: ± 18 °.
Pozri obr. 3.

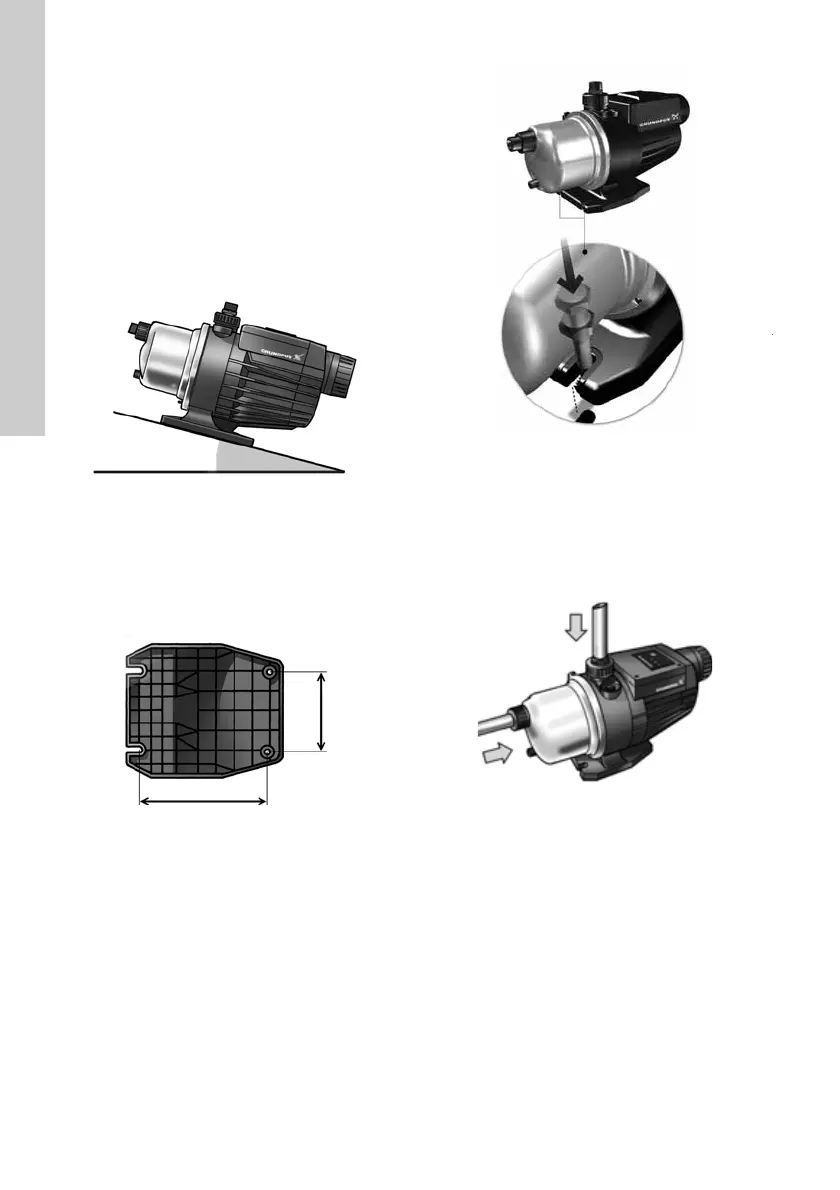

Obr. 3 Vodorovná inštalácia MQ
Čerpadlo musí byť pripevnené k pevnému základu
pomocou skrutiek cez otvory v základnej doske.
Pozri obr. 4.
Otvory pre skrutky sú pokryté tenkou vrstvou
z plastu, ktorá musí byť pred použitím odstránená.
Pozri obr. 5.
Obr. 4 Základová doska
Obr. 5 Odstránenie plastovej vrstvy v otvore
pre skrutku
Výtlak čerpadla je flexibilný, ± 5 °, pre uľahčenie
spojenia. Nikdy zbytočne nepoužívajte silu pri
pripájaní potrubia.
Čerpadlo je dodávané so skrutkovými prípojkami G 1
(50 Hz) alebo 1 "NPT (60 Hz), ktoré sú upevnené
v sacej a výtlačnej prípojke. Pozri obr. 6.
Obr. 6 Upevnenie skrutkových prípojok
v sacom a výtlačnom hrdle
TM01 9691 2600TM01 9692 2600
TM05 5156 3412TM01 9698 2600
