9.3 Байпас (обводная магистраль)

Для предотвращения такой опасности через

насос должен протекать минимальный поток.

Это достигается установкой байпаса или

обходной магистрали к баку или аналогичным

узлам с нагнетательной стороны насоса.

Через насос всегда должен протекать

минимальный поток, составляющий 10 % от

потока в точке с максимальным кпд.

На фирменной табличке указаны номинальная

подача и напор при максимальном КПД.

9.4 Фундамент

Фирма Grundfos рекомендует устанавливать

насос на бетонном фундаменте, который

достаточно прочный, чтобы обеспечить

постоянную и жесткую опору насоса в сборе.

Фундамент должен быть в состоянии поглощать

любые вибрации, естественные механические

напряжения или удары. Эмпирическое правило:

масса бетонного фундамента должны быть в

1,5 раза больше массы насосного узла.

Установите насос на фундамент и

закрепите его,

см. рис. 3.

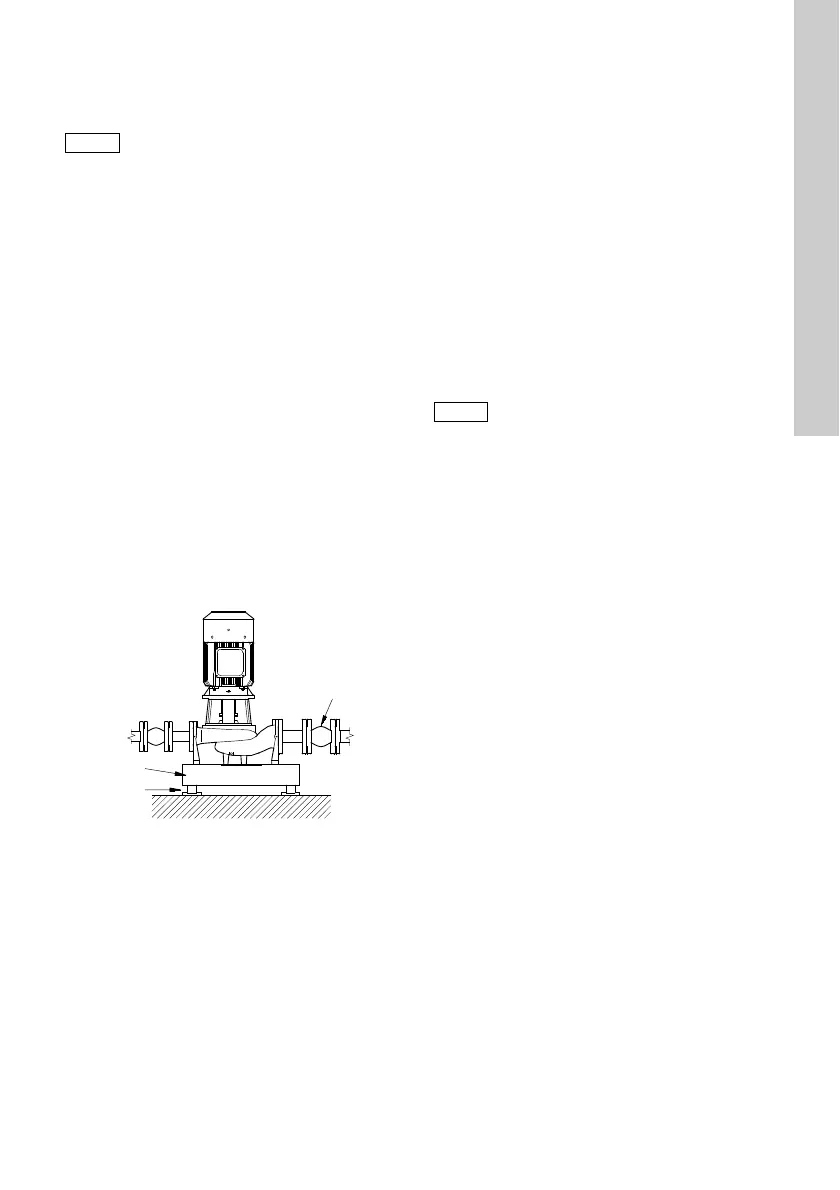

Рис. 3 Фундамент для насоса TP

A: Трубный температурный компенсатор

B: Бетонный фундамент

C: Виброизолирующие опоры

9.5 Виброизоляция

Для защиты зданий и трубопроводов от вибраций

рекомендуется устанавливать трубные

температурные компенсаторы и

виброизолирующие опоры, см. рис. 3.

9.5.1 Трубные температурные компенсаторы

Трубные температурные компенсаторы служат

для следующих целей:

• Компенсация теплового расширения и сжатия

трубопровода вследствие колебаний

температуры перекачиваемой жидкости.

• Снижение влияния механических напряжений,

возникающих вследствие импульсов давления

в трубопроводе.

• Изоляция

корпусного шума в трубопроводе

(только с помощью резиновых сильфонных

компенсаторов).

Компенсаторы должны устанавливаться на

расстоянии как минимум 1-1Ѕ x DN (один-полтора

номинальных диаметра) от насоса как со стороны

всасывания, так и со стороны нагнетания.

Это предотвратит образование турбулентного

потока в компенсаторах, обеспечит оптимальные

условия всасывания и минимум падения

давления в напорном трубопроводе.

При высокой скорости потока воды (> 5 м/с)

рекомендуется устанавливаться максимальные

по размеру компенсаторы, подходящие для

данного трубопровода.

9.5.2 Виброизолирующие опоры

Чтобы предотвратить передачу вибраций зданию

рекомендуется изолировать фундамент

насосного агрегата от зданий с помощью

виброизолирующих опор. Чтобы выбрать

оптимальные виброизолирующие опоры,

требуется знать следующее:

• усилия, воспринимаемые компенсаторами;

• если применяется электродвигатель с

регулируемой частотой вращения, то это

также необходимо учитывать;

• принятый коэффициент демпфирования в %

(рекомендуется не менее 70 %).

Выбор виброизолирующих опор различен в

зависимости от условий монтажа.

Неправильно подобранные виброизолирующие

опоры при определенном стечении

обстоятельство могут повысить уровень

вибраций. Поэтому выбор виброизолирующих

опор следует оставлять поставщику

оборудования.

Если насос установлен на фундаменте с

виброизолирующими опорами, компенсаторы

должны устанавливаться с обоих сторон насоса.

Это очень важно для обеспечения базирования

насоса - он не должен "висеть" на фланцах.

Внимание

Насос не может работать при

закрытом запорном клапане в

нагнетательном трубопроводе,

поскольку возникающие вследствие

этого подъем температуры, а

также парообразование приводят к

повреждению насоса.

TM02 6966 2003

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••

Внимание

Компенсаторы нельзя

использовать для компенсации

неточности изготовления и сборки

трубопровода, т.е. несоосности

или смещения фланцев.
