6.4
プローブの接続
必ず測定器の日付と時刻を設定してからプローブを接続してください。プローブのタイムスタンプ
は、プローブが初めて測定器に接続されたときに設定されます。タイムスタンプにより、プローブの
履歴と測定を実施した時刻を自動的に記録します。プローブを測定機に接続する方法については、
図 8 を参照してください。

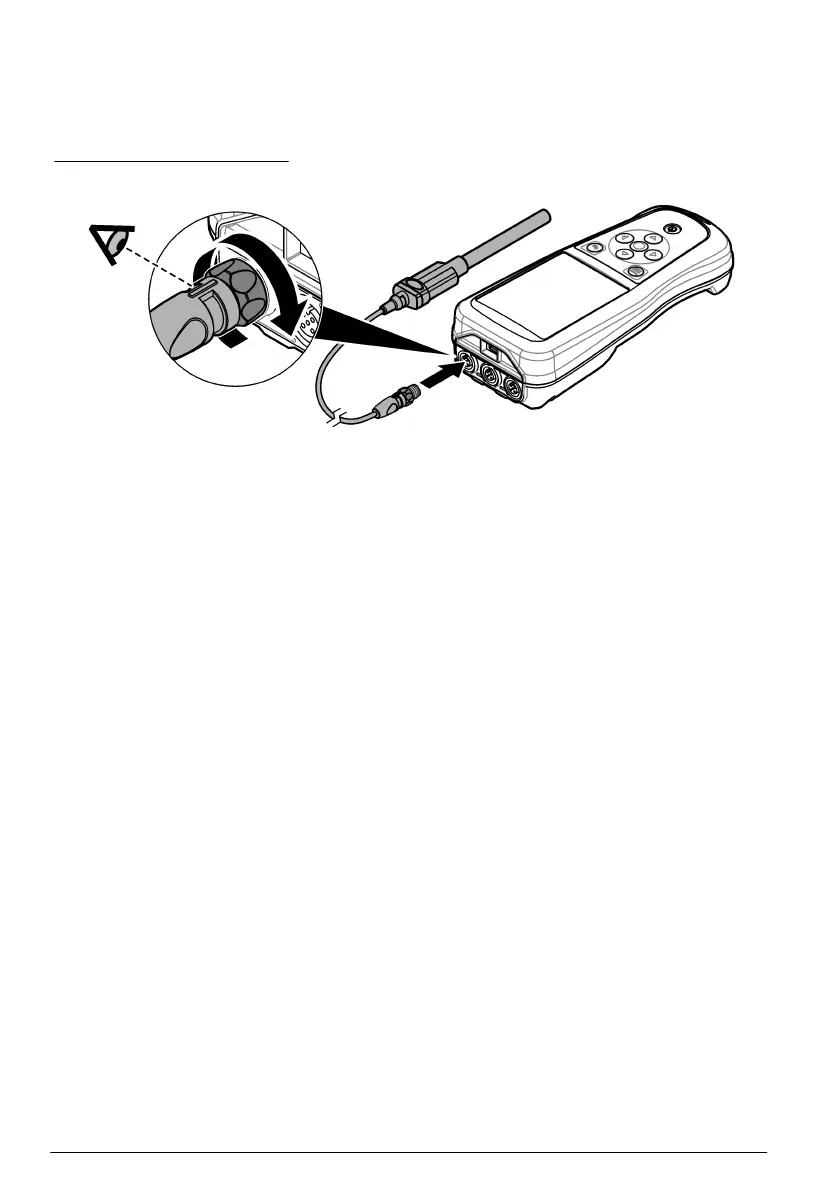

図 8 測定器へのプローブの接続
第 7 章 ユーザーインターフェースとナビゲーション
スタートアップ後、ディスプレイにホーム画面が表示されます。ホーム画面 110 ページ を参照して
ください。キーパッドを使用して、使用可能なオプションを選択し、値を変更します。キーパッド
112 ページ を参照してください。メインメニューを使用して、設定およびその他のメニューに進みま
す。 メインメニュー 113 ページ を参照してください。
7.1
ホーム画面
測定器の電源がオンで、プローブが測定器に接続されている場合、ディスプレイにホーム画面が表示
されます。図 9 を参照してください。HQ4100、HQ4200、HQ4300 モデルには、カラーディスプレ
イが装備されています。2 個または 3 個のプローブポートがあるモデルでは、接続されている全プロ
ーブが画面に表示されます。図 10 を参照してください。
以下のタスクは、ホーム画面から実行できます。
• サンプルの測定
• プローブの校正
• 校正の検証
• サンプル ID (識別情報) の設定
• データの表示と管理
• 詳細な手順の表示
110
日本語
