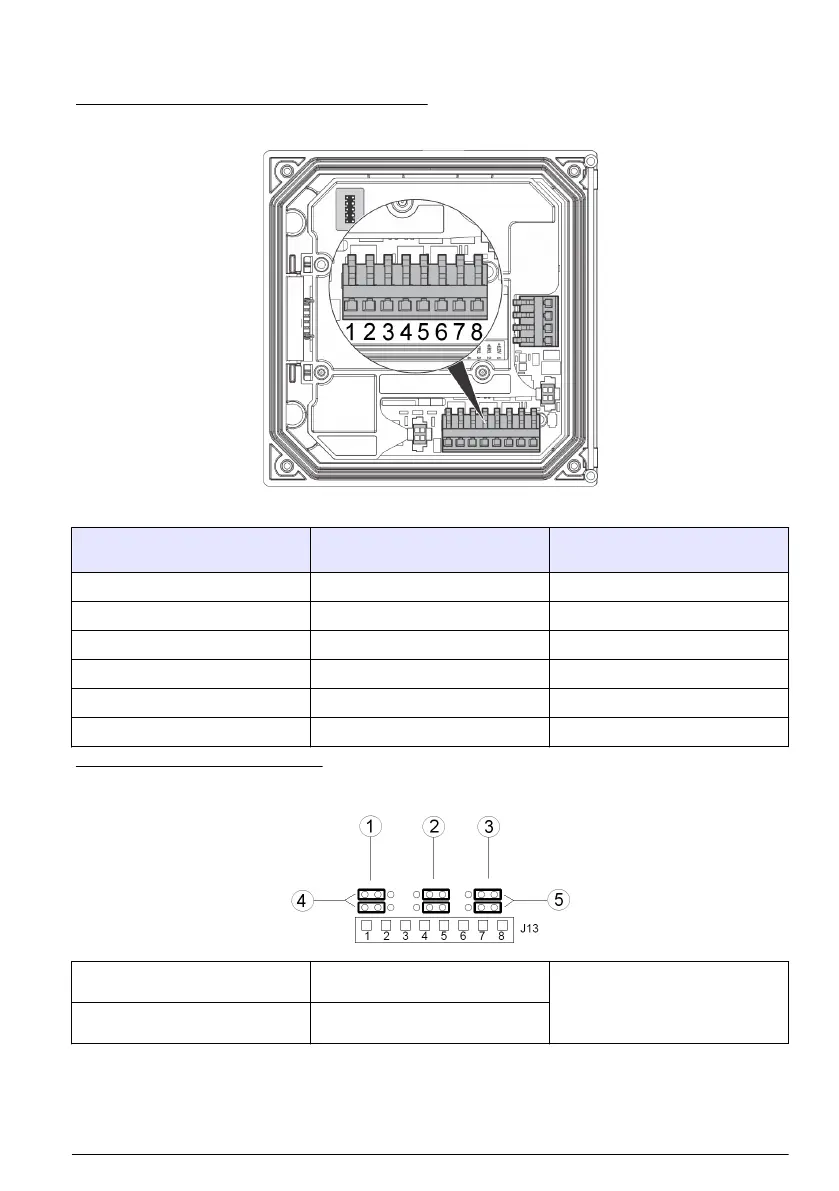

Nota: Figura 9 mostra a parte de trás da tampa do controlador e não o interior do compartimento do controlador
principal.
Figura 9 Ligações de fios de entrada discreta
Tabela 4 Ligações de entrada
Entradas discretas Posição do conector - entrada de
interruptor
Posição do conector - entrada de
tensão
Entrada 1+ 3 2
Entrada 1- 2 3
Entrada 2+ 6 5
Entrada 2- 5 6
Entrada 3+ 8 7
Entrada 3- 7 8
Figura 10 Definições do jumper
1 Jumpers de configuração da
entrada 1
3 Jumpers de configuração da
entrada 3
5 Jumpers situados à direita para
entradas de tensão
2 Jumpers de configuração da
entrada 2
4 Jumpers situados à esquerda
para entradas de interruptor
1. Abra a tampa do controlador.
2. Faça os fios passarem pelo prensa-cabo.
3. Ajuste o fio, como necessário, e aperte o prensa-cabo.
Português
147
