V A R O I T U S
Sähköiskun vaara. Jotta kotelon NEMA/IP-ympäristöluokitus säilyisi, kytke kaapelit laitteeseen käyttämällä
ainoastaan putkijohtoliittimiä ja kaapeliholkkeja, joissa on vähintään NEMA 4X/IP66-luokitus.
Nämä erilliset tulot on tarkoitettu kytkinsulkimien tuloille tai logiikkatason jännitetuloille. Tee
johdotusten liitännät ja määritä jumpperiasetukset ohjaimeen, niin kuin Kuva 9, Taulukko 4 ja
Kuva 10 osoittavat.
Huomautus: Kuva 9: kuvassa näkyy ohjaimen takaosa, ei pääohjaimen sisäpuoli.

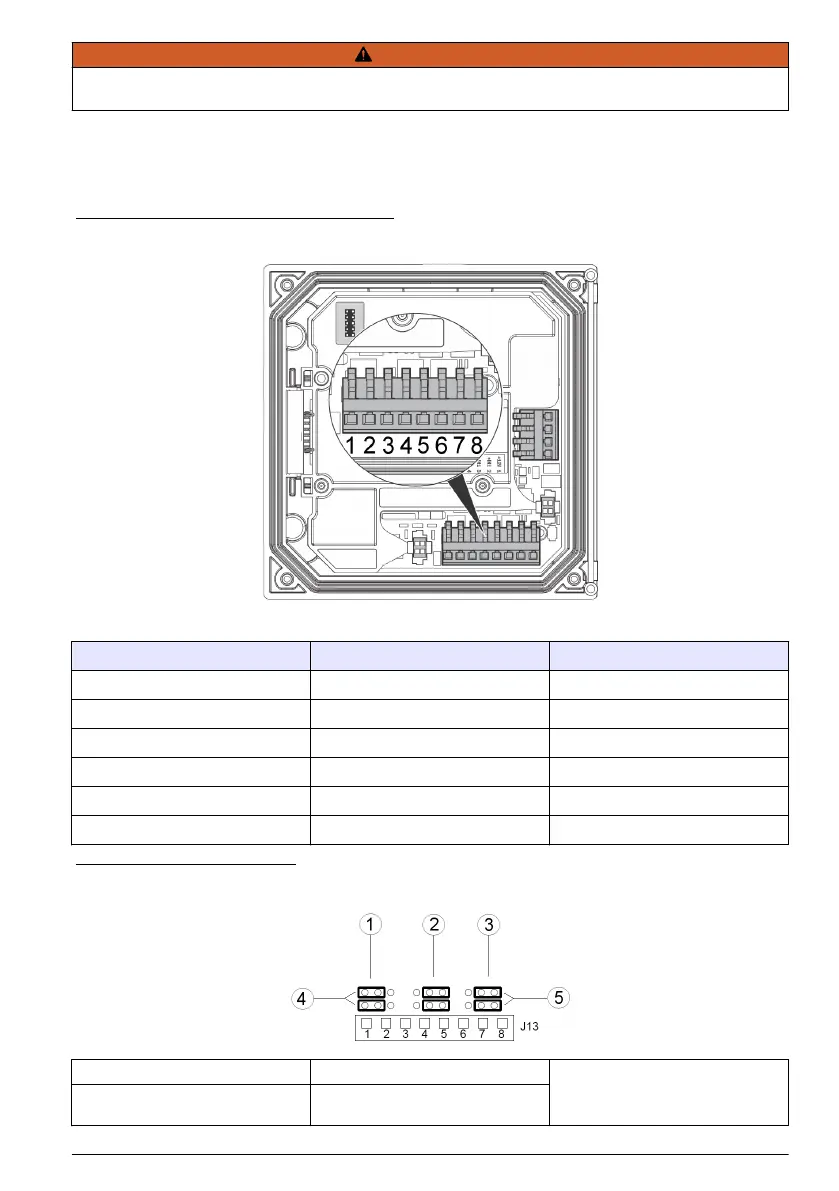

Kuva 9 Erilliset tulojohdotuksen liitännät
Taulukko 4 Tuloliitännät
Erilliset tulot Liittimen asento - Kytkimen tulo Liittimen asento - ännitetulo
Tulo 1+ 3 2
Tulo 1- 2 3
Tulo 2+ 6 5
Tulo 2- 5 6
Tulo 3+ 8 7
Tulo 3- 7 8
Kuva 10 Jumpperiasetukset
1 Tulon 1 kokoonpanojumpperit 3 Tulon 3 kokoonpanojumpperit 5 Oikeat jumpperit jännitetuloille
2 Tulon 2 kokoonpanojumpperit 4 Vasemmat jumpperit kytkinten
tuloille
Suomi 321
