Şekil 1 ürün bileşenlerini gösterir. Kontrol ünitesi yapılandırma ayarlarına bağlı olarak bileşenler
farklılık gösterebilir. Parçalar hasar gördülerse ya da eksik varsa üretici ile iletişime geçin.

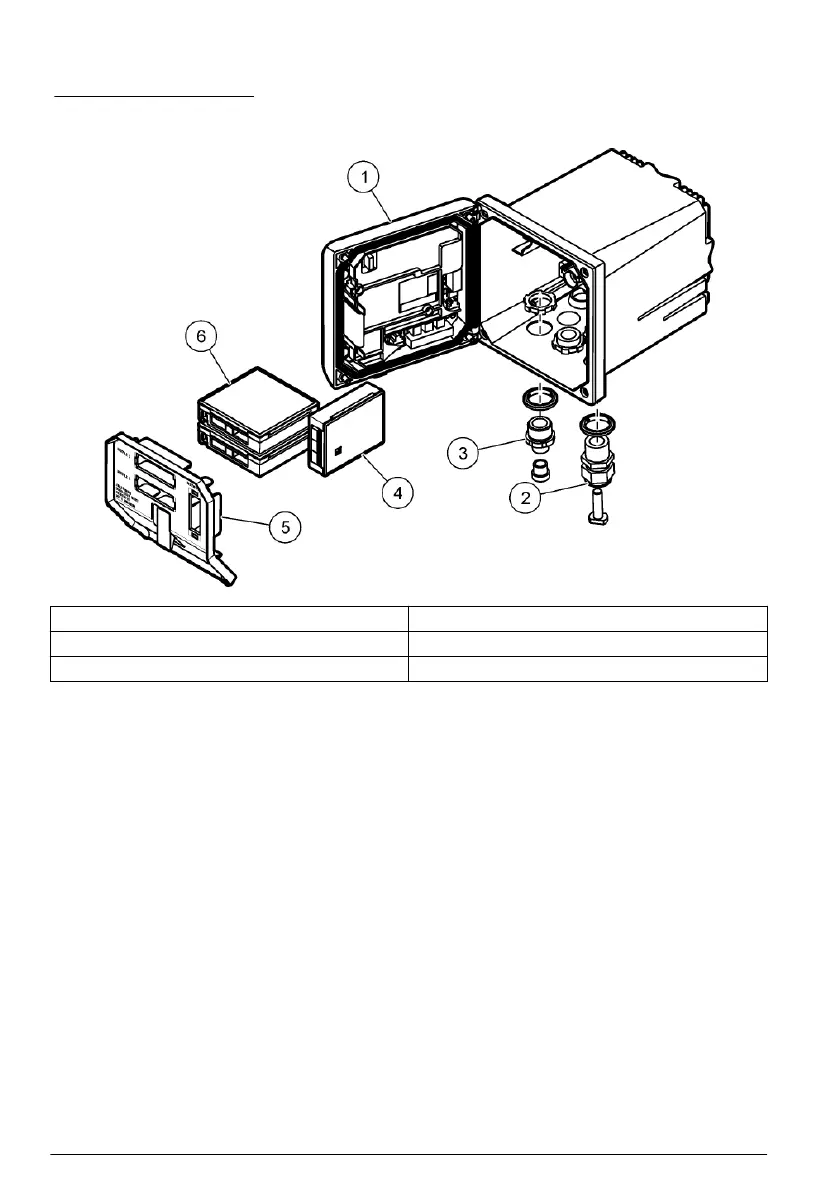

Şekil 1 Sistem bileşenleri
1 Kontrolör 4 Ağ modülü (isteğe bağlı)
2 Kablo başlığı aksamı 5 Yüksek gerilim bariyeri
3 İlave bağlantı ara parçası 6 Sensör modülleri (isteğe bağlı)
Sensörler ve sensör modülleri
Kontrol ünitesi, tek bir iletişim modülü ile birlikte maksimum iki adede kadar sensör modülünü kabul
eder. Sensör modüllerine çeşitli sensörler bağlanabilir. Sensör kablo bağlantı bilgisi spesifik sensör
kılavuzlarında ve spesifik modüllere ait kullanıcı kılavuzlarında verilmiştir.
Röleler, çıkışlar ve sinyaller
Kontrol ünitesi dört yapılandırılabilir röle anahtarına ve iki analog çıkışa sahiptir. İsteğe bağlı bir
analog çıkış modülü ile analog çıkış sayısı beş adede artırılabilir.
Cihaz taramaları
İki istisna haricinde kontrol ünitesi açıldığında, kullanıcı girdisine ihtiyaç duymadan bağlı cihazları
otomatik olarak tarar. İlk istisna, kontrol ünitesinin ilk kullanımdan önce ilk kez açılmasıdır. İkinci
istisna kontrol ünitesi yapılandırma ayarları varsayılan değerlerine ayarlandıktan sonraki ve kontrol
ünitesi açıldığındaki andır. Her iki durumda da kontrol ünitesi öncelikle dili, tarihi, ve saat düzenleme
ekranlarını görüntüler. Dil, tarih ve zaman girişleri kabul edildikten sonra, kontrol cihazı bir cihaz
taraması gerçekleştirir.
Kontrol ünitesi yuvası
Kontrol ünitesi yuvası NEMA 4X/IP66 korumasına sahip olup, tuzlu sprey ve hidrojen sülfid gibi
paslanmaya yol açan çevresel bileşenlere karşı dayanıklılık göstermesi amacıyla paslanmaz
kaplama ile donatılmıştır. Açık alanlarda kullanım sırasında çevresel zararlara karşı koruma
uygulanması şiddetle tavsiye edilir.
Not: Underwriters Laboratories (UL) onaylı üniteler sadece kapalı alanda kullanım içindir; bu ürünlerin NEMA
4X/IP66 koruması yoktur.
Kontrol
ünitesi montaj seçenekleri
