Nota: La Figura 9 mostra la parte posteriore del coperchio del controller e non la parte interna dell'alloggiamento
principale del controller.

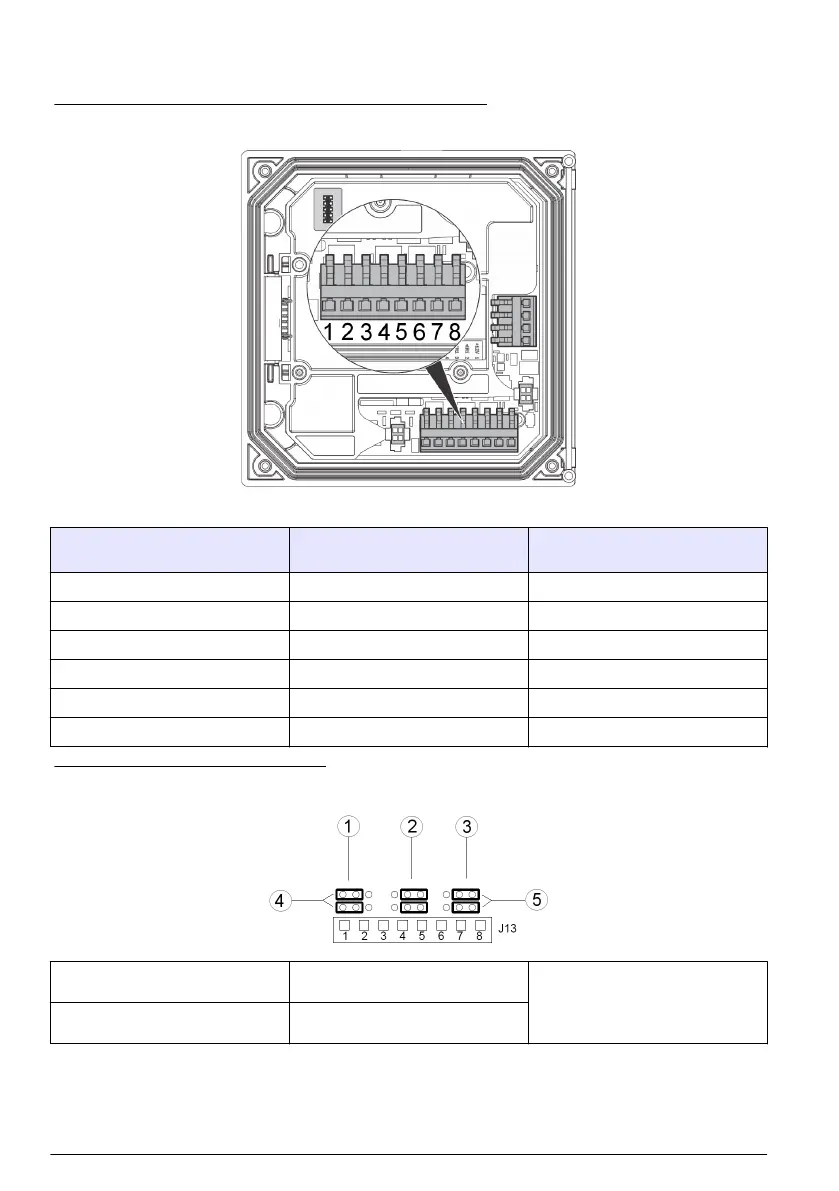

Figura 9 Collegamenti del cablaggio di ingresso digitale
Tabella 4 Collegamenti degli ingressi
Ingressi digitali Posizione del connettore -
ingresso interruttore
Posizione del connettore -
ingresso tensione
Ingresso 1+ 3 2
Ingresso 1- 2 3
Ingresso 2+ 6 5
Ingresso 2- 5 6
Ingresso 3+ 8 7
Ingresso 3- 7 8
Figura 10 Impostazione dei jumper
1 Jumper di configurazione
ingresso 1
3 Jumper di configurazione
ingresso 3
5 Jumper posizionati sulla destra
per gli ingressi di tensione
2 Jumper di configurazione
ingresso 2
4 Jumper posizionati sulla sinistra
per gli ingressi dell'interruttore
1. Aprire il coperchio del controller.
2. Fare scorrere i fili attraverso la ghiandola del cavo.
3. Regolare il filo e stringere la ghiandola del cavo.
