Remarque : Figure 9 représente l'arrière de la façade du contrôleur et non l'intérieur du compartiment principal de
ce dernier.

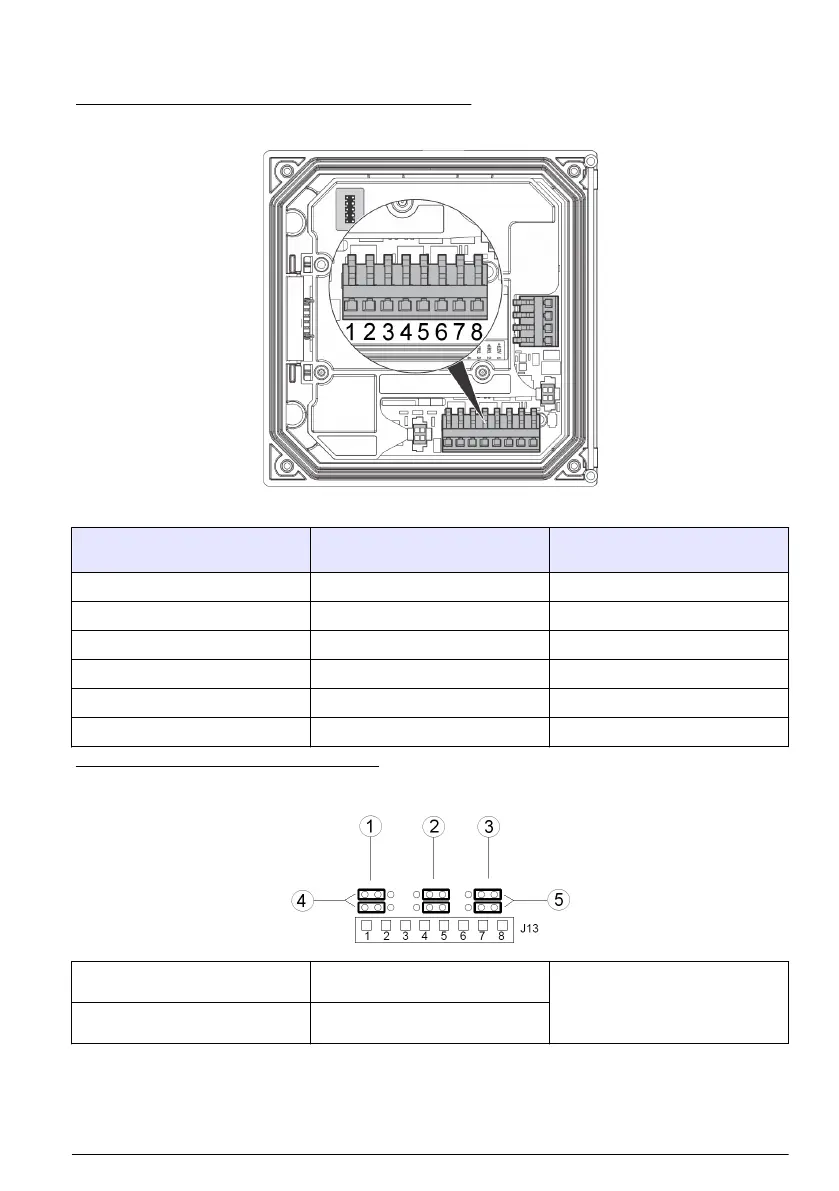

Figure 9 Connexions du câblage d'entrée distincte.
Tableau 4 Connexions d'entrée
Entrées distinctes Position du connecteur - entrée
commutée
Position du connecteur - entrée
de tension
Entrée 1+ 3 2
Entrée 1- 2 3
Entrée 2+ 6 5
Entrée 2- 5 6
Entrée 3+ 8 7
Entrée 3- 7 8
Figure 10 Configurations des cavaliers
1 Cavaliers de configuration de
l'entrée 1
3 Cavaliers de configuration de
l'entrée 3
5 Cavaliers placés à droite pour
les entrées de tension
2 Cavaliers de configuration de
l'entrée 2
4 Cavaliers placés à gauche pour
les entrées commutées
1. Ouvrez la façade du contrôleur.
2. Passez les câbles à travers le passe-câble.
3. Ajuster le câble si nécessaire et serrez le passe-câble.
