El cable de alimentación se utiliza para conectar y desconectar la alimentación que se suministra al
controlador. En el caso de las instalaciones en conductos, se utiliza el dispositivo de desconexión
local instalado para conectar y desconectar la alimentación que se suministra al controlador.
Consulte la Figura 9 y la Tabla 3 para conectar un conducto o un cable de alimentación. Inserte cada
cable en el terminal adecuado hasta que el conector esté totalmente aislado sin ningún cable pelado
expuesto. Tire suavemente después de realizar la conexión para garantizar que es segura. Si es
necesario, quite el conector del PCBA para facilitar el cableado de los terminales.
Nota: Asegúrese de que todos los cables quedan por debajo de la línea límite impresa en el PCBA para evitar
interferencias con la barrera de alto voltaje. Consulte Figura 9.

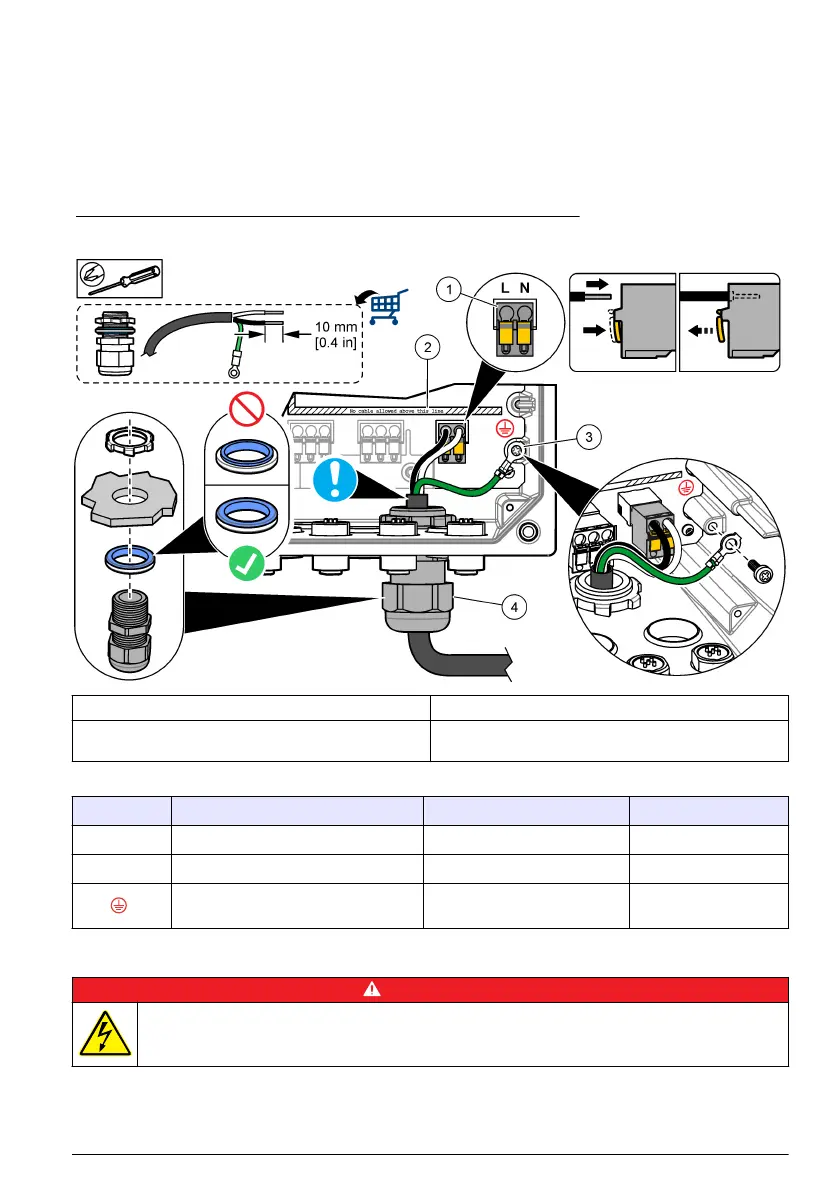

Figura 9 Conexión de un conducto o de un cable de alimentación
1 Terminal de alimentación de CA 3 Protección de toma a tierra
2 Límite para cables: no ponga ningún cable por
encima de esta línea
4 Adaptador de conductos (o prensacable para cable
de alimentación)
Tabla 3 Información sobre el cableado: alimentación de CA
Terminal Descripción Color: Norteamérica Color: UE
L Fase (L1) Negro Marrón
N Neutro (N) Blanco Azul
Protección de toma a tierra Verde Verde y amarillo
Conexión del relé de alto voltaje
P E L I G R O
Peligro de electrocución. Desconecte siempre la alimentación eléctrica del instrumento antes de
realizar conexiones eléctricas.
Español 37
