Composants du produit
Assurez-vous d'avoir bien reçu tous les composants. Reportez-vous à Figure 2. Si un élément est
absent ou endommagé, contactez immédiatement le fabricant ou un représentant.

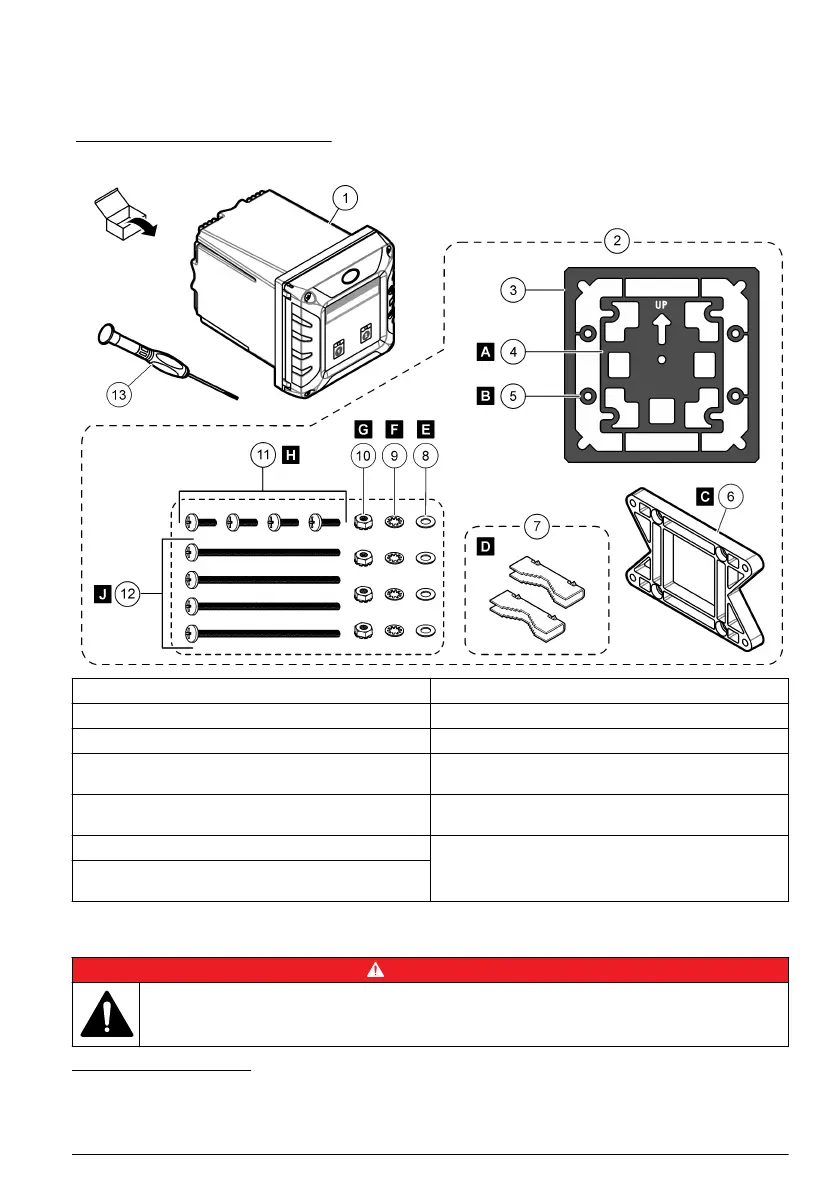

Figure 2 Composants du produit
1 Transmetteur SC4200c 8 Rondelle plate, DI 6,35 mm (0,25 in) (x 4)
2 Matériel de montage 9 Rondelle frein, DI 6,35 mm (0,25 in) (x 4)
3 Joint d'étanchéité en néoprène pour fixation murale 10 Ecrou Keps, M5 x 0,8 (4x)
4 Joint antivibration pour fixation sur tuyau 11 Vis à tête cylindrique bombée M5 x 0,8 x 15 mm (x
4)
5 Rondelle antivibration pour fixation sur tuyau (x 4) 12 Vis à tête cylindrique bombée M5 x 0,8 x 100 mm
(x 4)
6
6 Support pour fixation murale et fixation sur tuyau
5
13 Tournevis, lame de 2 mm
7 Pied de montage (inserts pour support de montage)
(2x)
Installation
D A N G E R
Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du
document.
5
Un support de fixation sur panneau est disponible en option. Reportez-vous à Pièces de
rechange et accessoires à la page 66.
6
Utilisation pour les installations de montage sur tube de diamètre variable.
Français 51
